PN 160 - 400


TLUMIČ TLAKOVÉ ENERGIE PŘIVAŘOVACÍ

M 25 127 4160;
- 4250; - 4320; -4400

PŘIPOJENÍ

Jsou uvedeny v tabulce. Přivařovací konce dle norem ČSN, DIN, ANSI, GOST, nebo požadavků odběratele.

Rozsah tlakového spádu v MPa na tlumič pro počet clon n = 1 - 8

n 1 2 3 4 5 6 7 8
MPa 2,5-5 5- 10 10- 15 15- 20 20- 25 25-30 30-35 34-40
PN 160 - 400

POUŽITÍ

Samočinný, vícestupňový orgán se stabilním systémem clon a vířivých komor, redukující vysoké tlakové spády. Určený pro vodu a jiné provozní tekutiny, zejména v přepouštěcím potrubí výtlačných bloků napájecích čerpadel energetických zařízení. Rozsah tlakového spádu a průtočného množství je uveden v tabulkách.

PN 160 12,5MPa při teplotě do 300°C

PN 250 20,0MPa při teplotě do 300°C

PN 400 32,0MPa při teplotě do 300°C

TECHNICKÝ POPIS

Těleso z tvářeného oceli, v rovnoosém provedení s clonkovým systémem, který tvoří až osm clon, vzájemně oddělených rozpěrnými pouzdry vytvářející expansní a mařící komory,kde se maří kinetická a tlaková energie. Konce tělesa upraveny pro přivaření do potrubí. Vyznačený směr proudění.

ZKOUŠENÍ

Na pevnost a nepropustnost.

MATERIÁL

Těleso uhlíkatá ocel 11416
Pouzdro nerez ocel 17246
Clona Real 096 (tvrdokov)
Kroužek nerez. ocel 17246

MONTÁŽ

Tlumiče se montují do libovolné polohy, směr proudění dle vyznačené šipky.

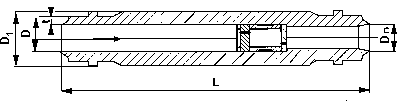

DN PN Rozměry (mm) Hmotnost (kg) pro:
    D max Dv L PN 160 PN 250 PN 320 PN 300
40 160 - 400 61 65 360 6,5 6,8 6,9 7
50 77 80 450 11,3 12,0 12,5 13
65 90 100 550 21,0 22,0 23,0 24
100 140 140 600 46,0 49,0 52,0 55
125 169 170 650 63,0 66,0 72,0 85
150 195 200 750 80,0 109,0 116,0 123
