VENTIL UZAVÍRACÍ, ŠIKMÝ VENTIL S REGULAČNÍ KUŽELKOU, ŠIKMÝ


VENTIL UZAVÍRACÍ, ŠIKMÝ
VENTIL S REGULAČNÍ KUŽELKOU, ŠIKMÝ
C 09.2 111 016
MONTÁŽ

Ventil je možno montovat do vodorovného i svislého potrubí.

OVLÁDÁNÍ

Ventil je možno ovládat ručním kolem (ON 13 3110).

ZKOUŠENÍ

Ventil je zkoušen podle DIN 3230.

PN 16

POUŽITÍ

Jako uzavírací armatura pro agresivní média, kapaliny, páry a plyny. Vhodnost použití je závislá na agresivitě pracovní látky za pracovní teploty. Ventily lze použít pro pracovní tlaky a teploty:

PN 16  1,64 MPa při teplotě do 250°C

TECHNICKÝ POPIS

Ventil je třmenový. Sedla tělesa a kuželky jsou ze základního materiálu. Do sedla ventilu dosedá uzavírací nebo regulační kuželka. Kuželka je na vřetenu volně otočná. Vřeteno je ve třmenu utěsněno ucpávkou. Směr proudění pracovní látky je pod kuželku.

PŘIPOJENÍ

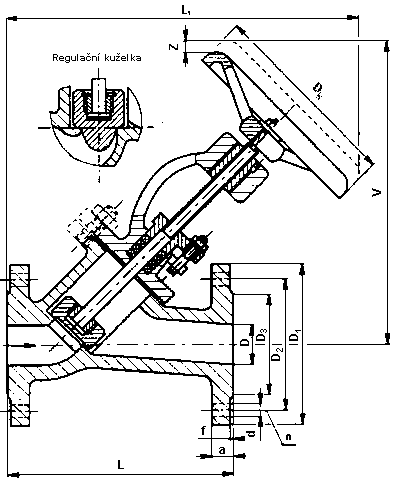

Připojovací a stavební rozměry jsou uvedeny v tabulce.

MATERIÁL

Těleso, třmen korozivzdorná ocel
Kuželka, vřeteno korozivzdorná ocel
Těsnění vřetene volí se dle druhu pracovní látky
DN D L L1 V z D1 D2 D3 a f d n Dk kg
65 70 290 400 340 20 185 145 122 18 3 18 4 200 21,9
80 80 310 450 355 25 200 160 138 20 3 18 8 320 26,2
200 100 350 495 415 30 220 180 158 20 3 18 8 320 35,8
125 125 400 640 550 70 250 210 188 22 3 18 8 400 58,0
150 150 480 715 640 80 285 240 212 22 3 22 8 450 81,0
