VENTIL UZAVÍRACÍ SE ŠROUBENÍM NEPÁJENÝM A S ČEPEM


VENTIL UZAVÍRACÍ SE ŠROUBENÍM NEPÁJENÝM A S ČEPEM V 14 151 732



MONTÁŽ

Ventil je možno montovat do vodorovného i svislého potrubí.

OVLÁDÁNÍ

Ručním kolem.

ZKOUŠENÍ

Ventil je zkoušen podle ČSN 13 3060, část 2.

PN 32

POUŽITÍ

Jako uzavírací armatura pro rozvod stlačeného vzduchu a jiných neagresivních plynů a kapalin, pro pracovní tlaky a teploty:

PN 32 3,2    MPa při teplotě do 200°C

TECHNICKÝ POPIS

Ventil je hlavicový. Do sedla tělesa dosedá uzavírací kuželka, která je uchycena ke vřetenu otočně. Vřeteno je v hlavici utěsněno ucpávkou. Směr proudění pracovní látky je pod kuželku.

PŘIPOJENÍ

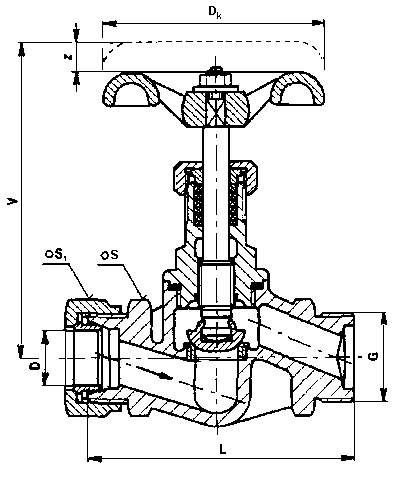

Připojovací a stavební rozměry jsou uvedeny v tabulce.

MATERIÁL

Těleso, hlavice bronz
Kuželka, vřeteno korozivzdorná ocel
Těsnění vřetene ucpávky volí se dle druhu pracovní látky
DN D L V z S S1 G Dk kg
10 10 80 95 5 27 19 G 1/2” 63 0,52
15 16 100 98 6 32 27 G 3/4” 63 0,65
20 22 118 127 7 36 36 G 1” 80 1,15
30 36 140 155 12 50 55 G 6/4” 100 2,60
40 45 160 200 15 60 65 G 7/4” 125 3,60
