VENTIL UZAVÍRACÍ S ELEKTRICKÝM SERVOMOTOREM


VENTIL UZAVÍRACÍ
S ELEKTRICKÝM SERVOMOTOREM
V 30 113 540



MATERIÁL

Těleso a víko jsou z uhlíkaté ocelolitiny. Kuželka DN 15-100 a vřeteno je z korozivzdorné oceli, kuželka DN 125-150 včetně je z uhlíkaté oceli. S návarem těsnící plochy korozivzdornou ocelí. Těsnění je bezazbestové.

MONTÁŽ

Do libovolné polohy s respektováním předpisů platných pro elektr. servomotor.

POZNÁMKA

Celková výška (kóta V) a hmotnost závisí na použitém typu servomotoru.

PN 40

POUŽITÍ

Jako uzavírací nebo vypouštěcí armatura, jako regulační orgán je nevhodný. Provozní látkou mohou být voda, vodní pára, vzduch, neagresivní kapaliny a plyny pro tlaky do PN 40 a teploty do 400°C podle ČSN 13 0010:

PN 40
4,00 MPa při teplotě do 200°C
3,44 MPa při teplotě do 250°C
3,09 MPa při teplotě do 300°C
2,72 MPa při teplotě do 350°C
2,35 MPa při teplotě do 400°C

Doporučená teplota okolí je s ohledem na servomotor od -20°C do +50°C při relativní vlhkosti prostředí 80% se stupněm nebezpečí 0.

TECHNICKÝ POPIS

Ventil je přímý, třmenový se stoupajícím vřetenem, na kterém je uchycena kuželka. Ovládání táhlovým elektrickým servomotorem. Přípustný tlakový spád při ovládání nutno odsouhlasit s dodavatelem.

PŘIPOJENÍ

Stavební délky odpovídají ČSN 13 3042. Připojovací příruby a úprava těsnících ploch jsou podle ČSN 13 1060 a ČSN 13 1061 s hrubou těsnící lištou.

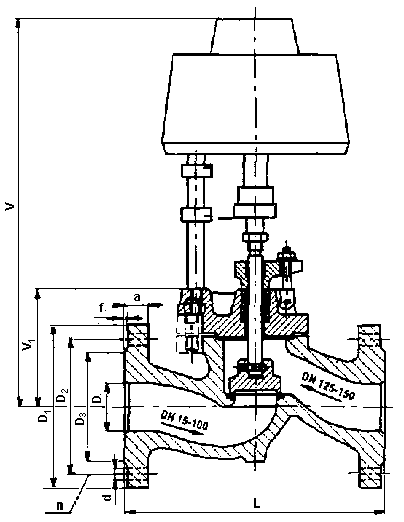

DN D L V1 D1 D2 D3 a f d n
15 15 130 77 95 65 47 16 2 14 4
25 25 160 90 115 85 68 18 2 14 4
40 40 200 123 150 110 88 18 3 18 4
50 50 230 124 165 125 102 20 3 18 4
65 70 290 147 185 145 122 20 3 18 8
80 80 310 157 200 160 133 24 3 18 8
100 100 350 192 235 190 158 24 3 22 8
125 125 400 249 270 220 184 26 3 26 8
150 150 480 277 300 250 212 28 3 26 8
