VENTIL UZAVÍRACÍ


VENTIL UZAVÍRACÍ V 34 111 0100



MONTÁŽ

Do vodorovného i svislého potrubí.

OVLÁDÁNÍ

Ventil je možno ovládat ručním kolem (ON 13 3110) nebo řetězovým pohonem (ON 13 3130).

ZKOUŠENÍ

Ventil je zkoušen podle ČSN 13 3060, část 2.

PN 100

POUŽITÍ

Jako uzavírací armatura pro agresivní média v chemickém průmyslu, pro pracovní tlaky a teploty:

PN 100
10 MPa při teplotě od -200 do +200°C

Použití je omezeno druhem, teplotou a koncentrací provozní tekutiny.

TECHNICKÝ POPIS

Ventil je třmenový, se stoupajícím otáčivým vřetenem a s volně otočnou kuželkou. Vřeteno je ve třmenu utěsněno ucpávkou. Směr proudění pracovní látky je pod kuželku.

PŘIPOJENÍ

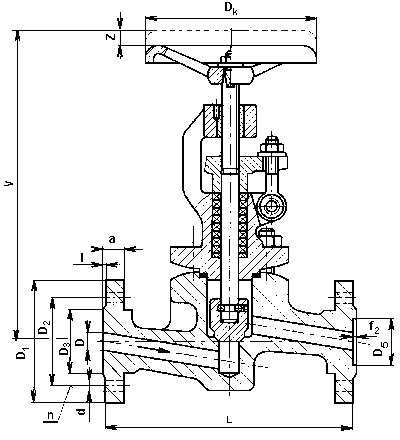

Připojovací a stavební rozměry jsou uvedeny v tabulce.

MATERIÁL

Těleso, třmen korozivzdorná ocel
Kuželka, vřeteno korozivzdorná ocel
Těsnění vřetene PD 009/6
DN D L V z D1 D2 D5 D6 a f f2 d n Dk kg
15 15 210 225 20 105 75 40 45 20 2 3 14 4 125 8,0
25 25 230 310 30 140 100 58 68 24 2 3 18 4 160 12,5
40 40 260 380 50 170 125 76 88 28 3 3 22 4 200 23,5
50 50 300 385 40 195 145 88 102 30 3 3 26 4 250 30,0
