KLAPKA UZAVÍRACÍ S PŘEVODEM

KLAPKA UZAVÍRACÍ S PŘEVODEM

L 32 172 610

MATERIÁL

Těleso, převodová skříň - šedá litina
Talíř - mosaz
Čep - korozivzdorná ocel
Manžeta - dle druhu pracovní látky
Těsnění čepu - ”O” kroužek - pryž

PŘIPOJENÍ

Připojovací a stavební rozměry jsou uvedeny v tabulce. Jsou přizpůsobeny pro montáž mezi potrubní příruby PN 6, PN 10 nebo PN 16 pomocí šroubů, bez dalšího těsnění.

OVLÁDÁNÍ

Klapka uzavírací se ovládá ručně převodem. Uzavírání se provádí otáčením ručního kola ve směru hodinových ručiček.

PN 10

POUŽITÍ

Jako uzavírací armatura pro neagresivní látky, vodu, vzduch, plyny apod., pro pracovní tlaky dle p (viz rozměrová tabulka) a pro teploty do 120°C. Použítí pro jiné látky, pro pracovní tlaky a teploty:

Pracovní látka	Teplota [°C]	Tlak [Mpa]
Olej	100	1,0
Vzduch	40	0,6
Zemní plyn	40	0,6
Svítiplyn	40	0,6
Propan - butan	40	0,6

TECHNICKÝ POPIS

Klapka uzavírací je obousměrná armatura. Talíř klapky se otáčí kolem osy kolmé na směr proudění pracovní látky.

ZKOUŠENÍ

Klapka uzavírací je zkoušena podle ČSN 13 3060, část 2.

MONTÁŽ

Klapku uzavírací je možno montovat do vodorovného i svislého potrubí centricky mezi příruby.

POZNÁMKA

p = tlakový spád [MPa]
max. Nm = uzavírací moment [Nm]

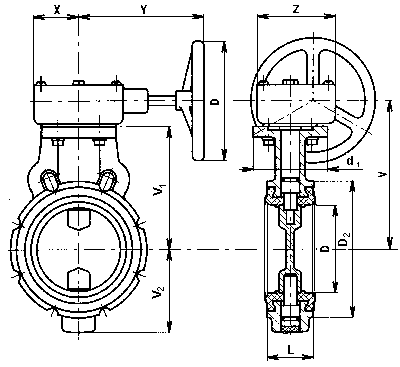

DN	D	L	V	V₁	V₂	D₃	d₁	X	Y	Z	p	D_k	kg
200	200	60	260	220	160	268	90	80	250	128	1	200	22,0
250	250	68	320	266	203	322	125	80	250	128	1	200	32,5
