KLAPKA ŠKRTÍCÍ S PÁKOU

KLAPKA ŠKRTÍCÍ S PÁKOU

L 35 001 501

MATERIÁL

Těleso, talíř - uhlíkatá ocel
Pouzdro - tvárná litina
Hřídel, šroubení - uhlíková ocel
Těsnivo - PK 004

OVLÁDÁNÍ

Klapka škrtící se ovládá pákou.

MONTÁŽ

Klapku škrtící je možno montovat do vodorovného i svislého potrubí centricky mezi příruby.

PN 1

POUŽITÍ

K regulaci a škrcení proudu vzduchu a veškerých druhů neagresivních plynů, pro pracovní tlaky a teploty:
PN 1 0,1 MPa při teplotě do 400°C
Škrtící klapka není armaturou uzavírací. Vyžaduje-li se těsnost, je nutno do potrubí zařadit armaturu uzavírací.

TECHNICKÝ POPIS

Klapka škrtící je obousměrná armatura. Talíř klapky se otáčí kolem osy kolmé na směr proudění provozní tekutiny. Při uzavírání funkčního orgánu škrtí průchod pracovní tekutiny oběma směry. Úhel natočení klapky pro plné otevření je 90°. Polohu klapky udává ukazatel stavu otevření.

PŘIPOJENÍ

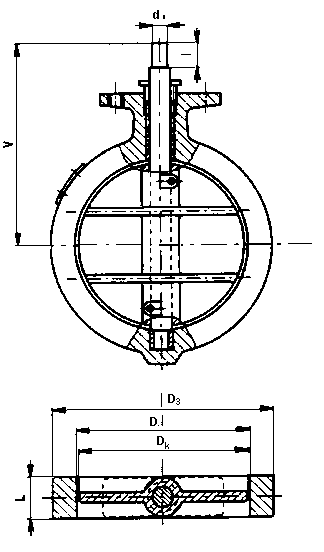

Připojovací a stavební rozměry jsou uvedeny v tabulce. Jsou přizpůsobeny pro montáž mezi potrubní příruby pomocí šroubů.

ZKOUŠENÍ

Klapka škrtící je zkoušena na těsnost ucpávky za studena vodou a funkčně podle ČSN 13 3060, část 2.

DN	D	L	V	D_kl	D₃	R	kg
50	50	46	120	49	90	170	2,7
65	70	46	130	69	110	170	3,4
80	80	46	140	79	128	170	4,0
100	100	46	150	99	148	170	5,6
125	125	46	165	124	178	170	6,7
150	150	46	215	149	202	220	10,5
200	200	46	240	199	258	220	15,7
250	250	46	265	249	312	220	17,7
300	300	46	290	299	265	220	22,9
350	350	50	315	248	415	220	32,0
400	400	50	340	397	465	220	36,7
500	500	50	450	497	570	320	51,7
600	600	60	500	597	670	320	72,7
