| POUŽITÍ Servomotory jsou určeny k
přestavování ovládacích orgánů
vratným otočným pohybem s úhlem
natočení výstupní části do 90°
včetně případů, kde se vyžaduje
těsný uzávěr v koncových polohách.
Typickým příkladem použití je
ovládání kulových ventilů, klapek a
podobných zařízení v režimu
dálkového ovládání i automatické
regulace. Servomotory se montují přímo
na ovládaný orgán.
POPIS A
FUNKCE
Servomotory se
skládají ze silové části a
ovládací části. Silovou část
tvoří planetová převodovka, šnekový
převod pro ruční ovládání a
elektromotor. Ovládací část se
skládá z jednotky polohových a
signalizačních vypínačů s
vysílačem polohy a z jednotky
momentových vypínačů.
ZÁKLADNÍ
VYBAVENÍ
2 polohové
vypínače PO, PZ
2 signální vypínače SO, SZ
2 momentové vypínače MO, MZ
1 vysílač polohy - odporový 2 x 100 x
- kapacitní 4 - 20 mA
|
PŘEDNOSTI A VÝHODY - standartně použitelné i
pro prostředí SNV 1
- připojení dle ISO 5211 nebo DIN 3337
- el. krytí IP 65
PRACOVNÍ
PODMÍNKY
normální
provedení N 22
tropické provedení T 22
teplota okolního prostředí -25°C až
+55°C
PRACOVNÍ
REŽIM
- S 2 -10 se
zátěží max. 0,5M vyp
- S 4, -25% max. 1200 sepnutí/hod. se
zátěží max 0,5 M vyp
| |
52
442
|
52
443
|

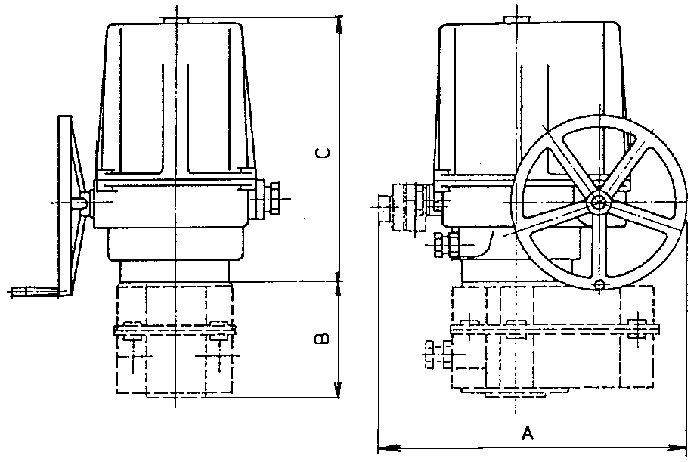

| Amax |
659
|
810
|
| Bmax |
560
|
643
|
| Cmax |
313
|
360
|
|
|
