ELEKTRICKÉ SERVOMOTORY
TÁHLOVÉ PŘÍMOČARÉ

MT 52 442, 443

ZVLÁŠTNÍ PROVEDENÍ

- se sloupky
- s přírubou

PRACOVNÍ PODMÍNKY

normální provedení N 22
tropické provedení T 22

PRACOVNÍ REŽIM

- provoz S 4, -25%, počet pracovních cyklů max. 100/h, při max. zatížení 0,4 Fvyp, nebo S 2 -10 min. při max. zatížení 0,4 Fvyp

POUŽITÍ

Pro dálkové dvoupolohové nebo vícepolohové ovládání armatur vratným přímočarým pohybem v prostředí bez nebezpečí výbuchu plynů a par.

PŘEDNOSTI A VÝHODY

- blokování momentových vypínačů
- možnost volby tepelného výkonu
topných odporů podle pracovních podmínek

ZÁKLADNÍ VYBAVENÍ

1 třífázový elektromotor
2 polohové vypínače PO, PZ
2 signální vypínače SO, SZ
2 momentové vypínače MO, MZ
2 topné odpory
1 vysílač polohy
- odporový 2 x 100 ohmů
- kapacitní 4 - 20 mA

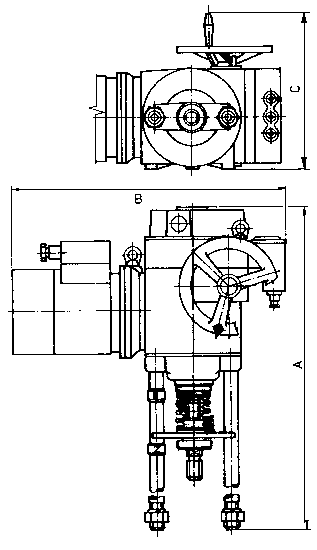

	52 442	52 443
Amax	659	810
Bmax	560	643
Cmax	313	360

TYPOVÉ ČÍSLO	TYPOVÉ OZNAČENÍ	VYPÍNACÍ SÍLA kN	RYCHLOST PŘESTAVENÍ mm/min	kg
52442	MT15	11,5-15	50,80,125	45
52442	MT25	15-25	50,80,125	45
52443	MT40	25-40	80,125	78
52443	MT63	40-63	80,125	78
