PN 100

KONDENZAČNÍ NÁDOBA

C 90 603 4100

PŘIPOJENÍ

Jsou uvedeny v tabulce.

MONTÁŽ

Montáž se provádí tak, že přívod je ve vodorovné ose a vývod v ose svislé.

ZKOUŠENÍ

Zařízení je zkoušeno podle ČSN 13 3060 a příslušných technických podmínek.

PN 100

POUŽITÍ

K měření množství páry, ve spojení s měřící clonou, uzavíracím ventilem a příslušným přístrojem. Je určen pro pracovní tlaky a teploty:

PN 100
10,0 MPa při teplotě do 200°C
8,0 MPa při teplotě do 300°C
6,3 MPa při teplotě do 400°C

TECHNICKÝ POPIS

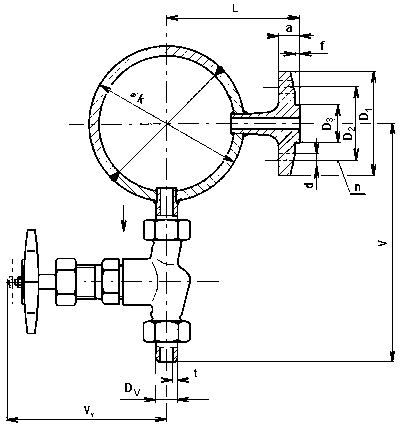

Kondenzační nádoba se skládá z tělesa kulového tvaru, které je svařeno ze dvou polokoulí a z uzavíracího ventilu V 10 151 4100, PN 100, DN 10. Na vstupu je příruba. Šroubení uzavíracího ventilu je přivařeno na výstupní straně nádoby.

MATERIÁL

Těleso nádoby a ventilu	uhlíkatá ocel
Příruba	uhlíkatá ocel

DN	L	V		D₁	D₂	D₄	a	f	d	n	V_v	D_v	t	kg
10	130	240	150	100	70	34	20	4	14	4	140	14	2	6,8
