PN 100

ODKALOVACÍ NÁDOBA

C 90 604 4100

MONTÁŽ

Montáž se provádí tak, že vstup a odkalování je ve svislé ose, vývod je v horní části nádoby.

ZKOUŠENÍ

Zařízení je zkoušeno podle ČSN 13 3060 a příslušných technických podmínek.

PN 100

POUŽITÍ

Pro odkalování vody a kondenzátu páry v systému měřícího zařízení, pro pracovní tlaky a teploty:

PN 100
10,0 MPa při teplotě do 200°C
8,0 MPa při teplotě do 300°C
6,3 MPa při teplotě do 400°C

TECHNICKÝ POPIS

Odkalovací nádoba je válcového tvaru, zakončená půlkulovými dny. Má přívod shora a výstup na válcovém tělese. Na dolní vývod je navařen uzavírací ventil V 10 151 4100, PN 100, DN 10 se šroubením.

MATERIÁL

Válcová část	trubka ocel 12 022
Těleso ventilu	uhlíkatá ocel
Polokoule, nátrubek	uhlíkatá ocel

PŘIPOJENÍ

Jsou uvedeny v tabulce.

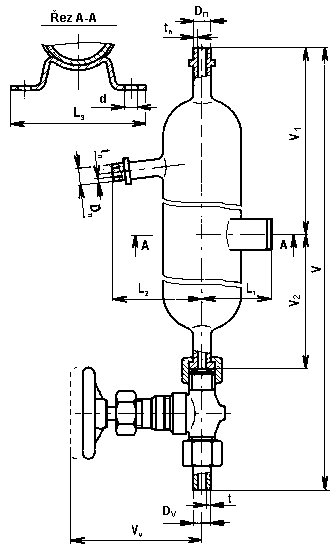

DN	L₁	L₂	L₃	V	V₁	V₂	D_n	t_n	d	V_v	D_v	t	kg
10	65	85	110	350	204	200	20	4	14	140	14	2	4,2
