PN 100

ODDĚLOVACÍ NÁDOBA JEDNODUCHÁ

C 90 607 4100

MONTÁŽ

ontáž jednoduché oddělovací nádoby se provádí tak, že ventil je dole a osa průtoku ve svislé poloze.

ZKOUŠENÍ

Zařízení je zkoušeno podle ČSN 13 3060 a příslušných technických podmínek.

PN 100

POUŽITÍ

K zabránění styku měřené látky s měřícím přístrojem v energetickém průmyslu. Je pro pracovní tlaky a teploty:

PN 100
10,0 MPa při teplotě do 200°C
8,0 MPa při teplotě do 300°C
6,3 MPa při teplotě do 400°C

TECHNICKÝ POPIS

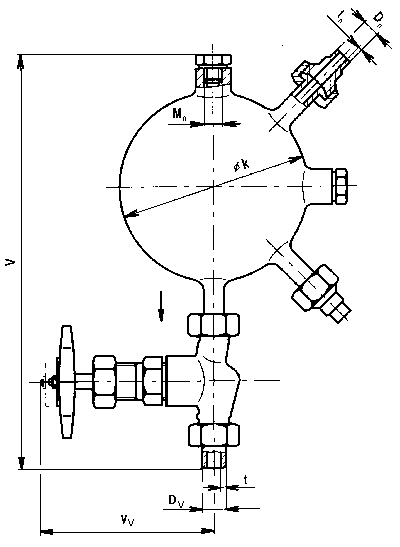

Odkalovací nádoba jednoduchá se skládá z jedné kulové tlakové nádoby, svařené ze dvou polokoulí a uzavíracího ventilu V 10 151 4100, PN 100, DN 10, který je spojen s oddělovací nádobou převlečnou maticí.

MATERIÁL

Těleso nádoby	uhlíkatá ocel
Ventil, nátrubky	uhlíkatá ocel

PŘIPOJENÍ

Jsou uvedeny v tabulce.

DN	L₁	L₂	L₃	V	D_n	t_n	d	kg
10	65	100	110	390	18	4,5	14	6
