PN 100

ODDĚLOVACÍ NÁDOBA DVOJITÁ

C 90 608 0100

MONTÁŽ

Montáž dvojité nádoby se provádí tak, že vstup a výstup jsou ve svislé poloze, s uzavíracími ventily nahoře. Podle povahy provozní tekutiny může být připouštěcí ventil nahoře nebo dole (v převrácené poloze).

ZKOUŠENÍ

Zařízení je zkoušeno podle ČSN 13 3060 a příslušných technických podmínek.

PN 100

POUŽITÍ

K zabránění styku měřené látky s měřícím přístrojem v chemickém průmyslu pro pracovní tlaky a teploty:

PN 100
10,0 MPa při teplotě do 200°C

TECHNICKÝ POPIS

Odkalovací nádoba dvojitá se skládá ze dvou kulových tlakových nádob svařených z polokoulí a uzavíracích ventilů V 10 151 4100, PN 100, DN 10, které jsou spojeny s oddělovacími nádobami převlečnými maticemi.

MATERIÁL

Těleso nádoby	korozivzdorná ocel
Ventil, nátrubky	korozivzdorná ocel

PŘIPOJENÍ

Jsou uvedeny v tabulce.

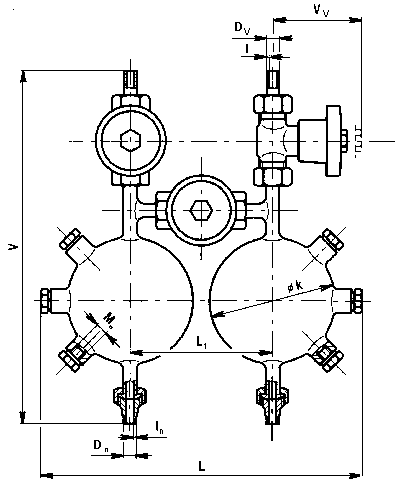

DN	L	L ₁	V		D_n	t_n	M_n	V_v	D_v	t	kg
10	380	165	415	150	14	2,5	12	140	14	2	12
