PN 10

ODVZDUŠŇOVAČ PLOVÁKOVÝ

D 61 117 610

MONTÁŽ

Odvzdušňovač se montuje na nejvyšší místo v potrubí.

ZKOUŠENÍ

Odvzdušňovač je zkoušen podle ČSN 13 3060, část 2.

OVLÁDÁNÍ

Samočinné.

PN 10

POUŽITÍ

Jako samočinný odvzdušňovač vodovodních potrubí, pro pracovní tlaky a teploty:

PN 10
1,0 MPa při teplotě do 40°C

TECHNICKÝ POPIS

Odvzdušňovač se skládá z tělesa, odpouštěcí trysky a plováková koule. Vnikne-li do odvzdušňovacího ventilu vzduch, plováková koule klesne a otevře odvzdušňovací otvor, kterým vzduch unikne. Stoupající voda zvedne plovákovou kouli, která odvzdušňovací otvor uzavře.

MATERIÁL

Těleso	šedá litina
Tryska	mosaz
Plastová koule	pryž

PŘIPOJENÍ

Jsou uvedeny v tabulce.

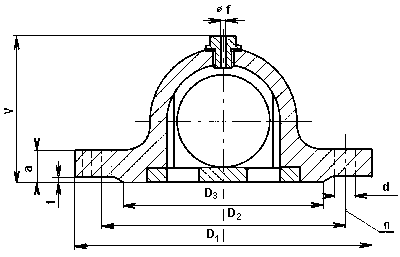

DN	V	D₁	D₂	D₃	a	f	d	n	kg
50	80	165	125	102	20	3	18	4	4,0
80	80	200	160	138	22	3	18	4	4,8
