PN 40

ODVZDUŠŇOVAČ PLOVÁKOVÝ

D 62 017 540

MATERIÁL

Horní a spodní díl tělesa jsou z uhlíkaté ocelolitiny, plovák je z uhlíkaté oceli, svařený ze dvou částí, povrch plováku je poměděn. Horní a dolní čep plováku, šroubení a kalená kuželka jsou z nerezavějící oceli. Ploché těsnění je bezazbestové.

MONTÁŽ

dvzdušňovač se montuje do potrubí tak, aby osa ventilu byla svislá, a na takové místo v potrubí, kde je největší možnost hromadění vzduchu a plynu. Před montáží musí být potrubí zbaveno všech nečistot.

ZKOUŠENÍ

Ventil odvzdušňovací je zkoušen podle ČSN 13 3060, část 2.

PN 40

POUŽITÍ

Ventil se používá jako samočinný odvzdušňovací ventil pro neagresivní kapaliny. pro pracovní tlaky a teploty:

PN 40
4 MPa při teplotě do 200°C

TECHNICKÝ POPIS

Ventil odvzdušňovací plovákový je přírubový. V dvoudílném tělese kulového tvaru je uložen lehce pohyblivý plovák, opatřený na nejvyšším místě kuželkou. Při stoupání nebo klesání plováku kuželka uzavírá nebo otevírá průchod sedlem. Vstoupí-li kapalina do tělesa odvzdušňovače, plovák se zvedne a kuželka uzavře sedlo. Nahromadí-li se během provozu vzduch nebo plyny v tělese, klesá hladina kapaliny a zároveň i plovák s kuželkou, čímž se průtok sedlem uvolní a ventil odvzdušňuje.

PŘIPOJENÍ

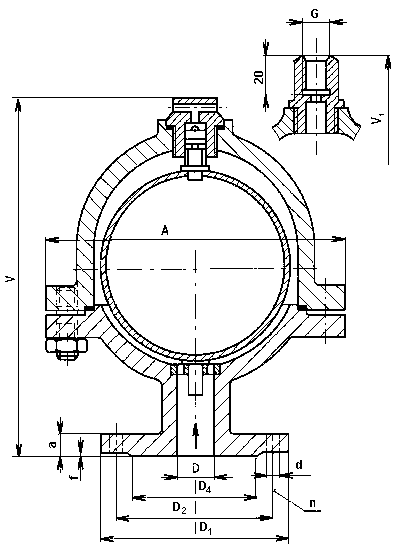

Stavební délky a připojovací rozměry jsou uvedeny v tabulce.

OVLÁDÁNÍ

Samočinné.

DN	D	V	V₁	D₁	D₂	D₃	a	f	d	n	A	G	kg
25	25	260	280	115	85	68	18	2	14	4	230	3/4"	5,6
