PN 16

ODVZDUŠŇOVAČ PLOVÁKOVÝ

D 62 047 616

MATERIÁL

Těleso (dolní a horní díl)	šedá litina
Plovák	korozivzdorný materiál
Zátka	pryž

ZKOUŠENÍ

Ventil je zkoušen podle DIN 3230.

OVLÁDÁNÍ

Samočinné.

PN 16

POUŽITÍ

Jako samočinný odvzdušňovací ventil na čisté neagresivní kapaliny, pro pracovní tlaky a teploty:

PN 16
1,6 MPa při teplotě do 40°C

TECHNICKÝ POPIS

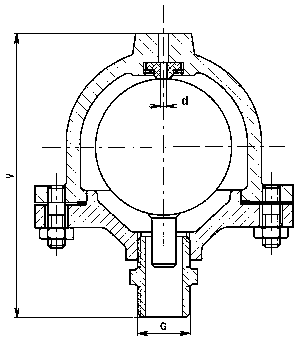

V dvoudílném tělese kulového tvaru je uložen pohyblivý plovák, dosedající v nejvyšší části plovákové komory do pryžové zátky s otvorem pro odvzdušnění.

PŘIPOJENÍ

Jsou uvedeny v tabulce.

MONTÁŽ

Odvzdušňovač se montuje do potrubí tak, aby osa ventilu byla svislá, a na takové potrubí, kde je nejvyšší možnost hromadění vzduchu.

DN	G	V	d	kg
25	1"	206	1,5	4,5
