PN 1

ODVZDUŠŇOVAČ TERMOSTATICKÝ

D 67 137 601

MONTÁŽ

Odvzdušňovač je možno montovat v libovolné poloze.

ZKOUŠENÍ

Odvzdušňovač je zkoušen podle ČSN 13 3060, část 2.

OVLÁDÁNÍ

Samočinné.

PN 1

POUŽITÍ

Jako samočinný odvzdušňovač potrubí nízkotlakých vytápěcích soustav, pro pracovní tlaky a teploty:

PN 1
0,1 MPa při teplotě do 120°C

TECHNICKÝ POPIS

Těleso je dvoudílný odlitek se závitovými hrdly pro připojení na potrubí. Termostat je zamontován ve výstupní části odvzdušňovače. Otevírání a zavírání provádí kuželka, která je přichycena k termostatu.

MATERIÁL

Těleso, víko	šedá litina
Kuželka, sedlo	mosaz
Termostat	speciální slitina mědi

PŘIPOJENÍ

Jsou uvedeny v tabulce.

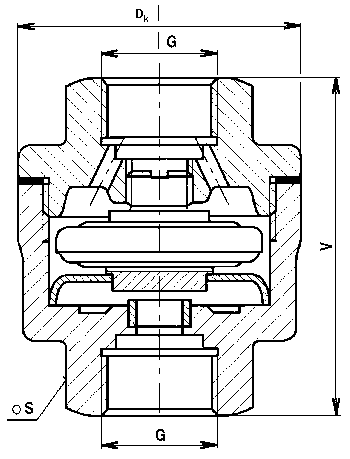

DN	G	V	D₁	S	kg
15	1/2"	60	50	30	0,36
20	3/4"	60	50	36	0,45
