PN 16

FILTR

D 71 118 016

MATERIÁL

Všechny díly filtru jsou zhotoveny z nerezavějících ocelí. Těleso je z korozivzdorné oceli na odlitky.

MONTÁŽ

Filtry se montují vždy tak, aby směr proudění souhlasil se šipkou na tělese. Zátka v hrdle musí směřovat dolů.

PN 16

POUŽITÍ

Přepravovaná média mohou být agresivní kapaliny, plyny a páry při maximálním pracovním přetlaku 1,6 MPa / teplota < 130°C / a maximální teplotě 350°C / pracovní přetlak < 1.15 MPa /.
Použitý pracovní přetlak je limitován nejen teplotou, viz. výše, ale i druhem media a jeho koncentrací. Konkrétní použití je proto nutno předem dohodnout s výrobcem nebo dodavetele. Filtry se používají k zachycení mechanických nečistot, obsažených v médiu.

TECHNICKÝ POPIS

Filtr má šikmé hrdlo. Hrdlo je ukončeno vnitřním závitem, do kterého je zašroubována uzavírací zátka. V hrdle je vloženo síto.

PŘIPOJENÍ

Připojovací příruby jsou dle DIN 2543 s hrubou těsnící lištou tvaru "C" dle DIN 2526. Stavební délky filtrů jsou dle DIN 3202/F1.

DODÁVÁNÍ

Filtry se dodávají vyzkoušeny podle ČSN 13 3060 - 2.

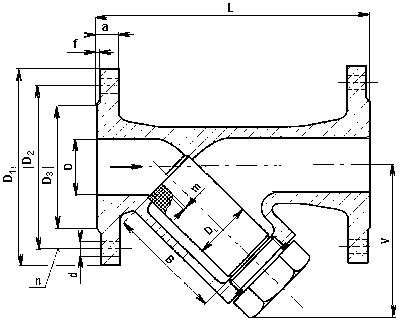

DN	D	L	V	D₁	D₂	D₃	a	f	n	d	m	B	D_S	Hmotnost kg
15	15	130	75	95	65	45	14	2	4	14	0,80	55,0	24	2,5
20	20	150	80	105	75	58	16	2	4	14	0,80	61,0	24	3,9
25	25	160	95	115	85	68	16	2	4	14	0,80	72,0	32	6,0
32	32	180	100	140	100	78	16	2	4	18	0,80	79,0	36	6,5
40	40	200	110	150	110	88	18	3	4	18	0,80	89,5	40	8,0
50	50	230	140	165	125	102	18	3	4	18	0,80	113,5	50	10,0
65	65	290	160	185	145	122	18	3	4	18	0,80	125,5	60	15,0
80	80	310	170	200	160	138	20	3	8	18	1,12	141,0	70	22,0
100	100	350	200	220	180	158	20	3	8	18	1,12	160,0	90	29,0
