PN 40

D 71 118 540

POUŽITÍ

Pro neagresivní kapaliny, páru a plyn, při nejvyšším dovoleném pracovním přetlaku:

4,0 MPa do teploty 120°C
2,8 MPa do teploty 300°C
2,1 MPa do teploty 400°C

Filtry se používají k zachycení mechanických nečistot, obsažených v médiu.

TECHNICKÝ POPIS

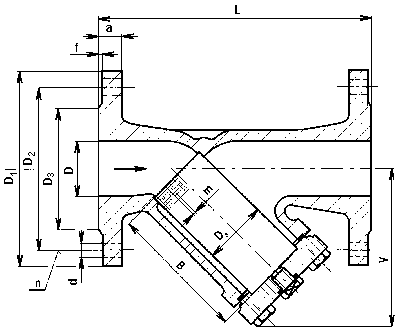

Filtr má těleso se šikmým hrdlem s přírubou, ke které je připevněno víko. V hrdle je vloženo síto.

PŘIPOJENÍ

Připojovací příruby jsou dle DIN 2545 s hrubou těsnicí lištou tvaru "C" dle DIN 2526. Stavební délky filtrů jsou dle DIN 3202/F1.

MATERIÁL

Těleso a víko jsou z uhlíkaté ocelolitiny, síto a zátka z nerezavějících ocelí.
