PN 16

H 1022.1

POUŽITÍ

K samočinnému odvzdušňování a zavzdušňování vodovodních potrubních řádů, pro pracovní tlaky a teploty:

PN 16
1,6 MPa při teplotě do 40°C

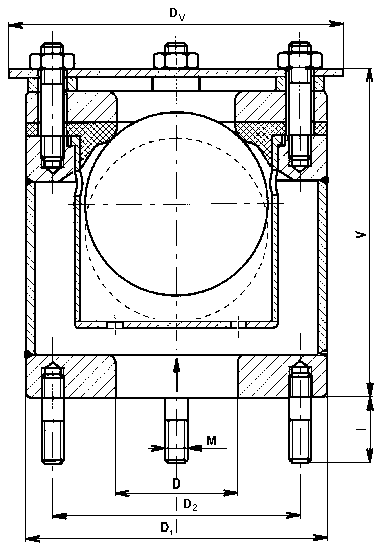

TECHNICKÝ POPIS

Těleso ventilu je svařované, stejně jako přítlačný kruh a horní bezpečnostní kryt. Vedení plovákové koule je vyjímatelné a zabezpečuje i omezení rychlosti dosedu plováku při jeho zavírání. Spolehlivost konstrukce ventilu je založena na pogumovaném plováku a gumovém sedle. Tyto dva rozhodující elementy zajišČují těsnost ventilu i v případě vniknutí drobných a vláknitých nečistot na těsnící plochy. Oba těsnící elementy dobře odolávají poškozením nečistotami a jsou rovněž odolné proti kavitaci.

MONTÁŽ

Ventil odvzdušňovací a zavzdušňovací se montuje na nejvyšší místo v potrubí výhradně tak, aby osa ventilu byla ve svislé poloze.

PŘIPOJENÍ

Jsou uvedeny v tabulce.
