PN 10

HYDRANT NADZEMNÍ

H 2003

MATERIÁL

Hlavní díly	šedá litina
Vřeteno, matice vřetena	mosaz
Sedlo ventilu	mosaz
Táhlo ventilu	ocelová trubka
Těsnění pístu a uzávěru	pryž

ZKOUŠENÍ

ydrant je zkoušen podle ČSN 13 3060, část 2.

PN 10

POUŽITÍ

Hydrant nadzemní je zařízení pro odběr studené vody z vodovodních řádů, především pro protipožární účely. Nejvyšší dovolený pracovní přetlak je 1 MPa studené vody.

TECHNICKÝ POPIS

Hydrant nadzemní se skládá z ventilové komory, stojanu s odbočkami pro hadice a hlavice pro nasazení ovládacího klíče. Uzavírá se otáčením vřetene ve směru pohybu hodinových ručiček a je opatřen samočinným odvodněním. Odbočky mají dvě tlakové spojky pro hadice (DN 80 Đ 52, DN 100 Đ 75) opatřené víčky, upevněnými k tělesu stojanu řetízky.

PŘIPOJENÍ

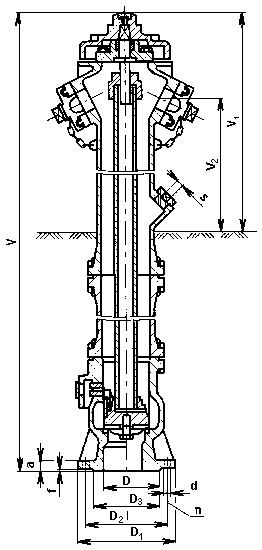

Připojovací a stavební rozměry jsou uvedeny v tabulce.

MONTÁŽ

Hydrant nadzemní se montuje pod úrovní terénu na uliční vodovodní řád v poloze se svislým vřetenem. Převážně je zabudován na patkovém koleně.

OVLÁDÁNÍ

Hydrantovým klíčem (není součástí dodávky s hydrantem, je nutno objednat jej samostatně).

DN	D	V	V₁	V₂	D₁	D₂	D₃	a	f	d	n	s	kg
80	80	2300	950	700	200	160	138	22	3	18	8	16	163
100	100	2300	950	700	200	180	158	24	3	18	8	16	168
