PN 4

H 3001

POUŽITÍ

Vtokový stojan ejektorový se používá k odběru vody pro veřejné účely (ulice, tržiště, nádrží apod.). Nejvyšší dovolená pracovní přetlak je 0,4 MPa.

TECHNICKÝ POPIS

Výtokový stojan ejektorový je v podstatě hygienická nezamrzající studnice. Spočívá na tělese ventilu, ve kterém je umístěn ventilový uzávěr s ejektorem. Po otevření ventilu stlačením ruční páky, stoupá voda trubkou a vytéká ze stojanu. Pustí-li se páka, ventil se uzavře tlakem pružiny. Voda, která zůstane ve stoupající trubce, vyteče do šachtové trubky stojanu, mající otvor pro odvodnění. Při opětovném stlačení ruční páky proudící voda vysaje ejektorem zbylou vodu.

PŘIPOJENÍ

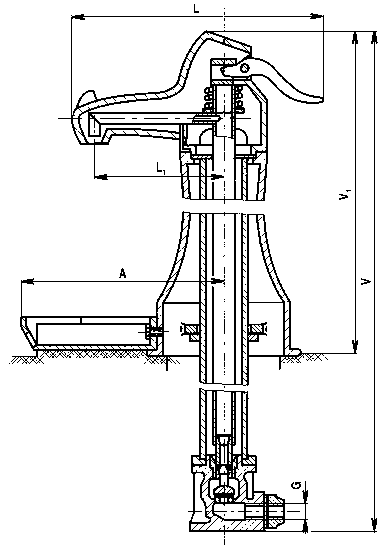

Připojovací a stavební rozměry jsou uvedeny v tabulce. Připojení je nátrubkové s trubkovým závitem G 3/4”.

MONTÁŽ

Může být zakopán v zemi nebo umístěn v šachtě. Před stojanem je osazena uzavírací armatura.
