PN 16

NAVRTÁVACÍ PAS S KULOVÝM KOHOUTEM PRO PE/PVC POTRUBÍ

H 5006

MONTÁŽ

Vrchní díl objímky s kulovým kohoutem a těsněním se přiloží k potrubí a pomocí spodního dílu a šroubů se připevní. Tak je připraven pro navrtávku potrubí a našroubování přípojky.

MATERIÁL

Kulový kohout je z mosazi, vrchní a spodní díl objímky z tvárné litiny, šrouby, matice z nerez oceli, těsnění z pryže. Objímky jsou opatřeny práškovou barvou pro pitnou vodu.

DODÁVÁNÍ

Navrtávací pasy se dodávají vyzkoušeny podle DIN 3230. Na zvláštní objednávku můžeme dodat ruční navrtávací přístroj.

PN 16

POUŽITÍ

Hlavně ve vodárenství k navrtání plastového potrubí, ale i jiných materiálů, při provádění domovních vodovodních přípojek, kde slouží též jako uzavírací armatura ovládaná pomocí zemní zákopové soupravy. Vyhovuje pro neagresivní studenou vodu při nejvyšším dovoleném pracovním přetlaku 1,6 MPa a při teplotě do 40°C.

TECHNICKÝ POPIS

Navrtávací pas je potrubní jednosměrná armatura s kulovým kohoutem. Uzavírá se otočením vřetene s jehlanem doprava o 90°. Polohy uzávěru jsou vymezeny dorazy. Na potrubí se připevňuje dělenou objímkou, která je spojena šrouby. Do vrchního dílu objímky je našroubován kulový kohout.

PŘIPOJENÍ

Kulový kohout je opatřen nátrubkem se závitem Rp 1; Rp 1 1/4; Rp 1 1/2; Rp 2 pro našroubování vodovodní přípojky.

OVLÁDÁNÍ

Uzávěr kulového kohoutu se ovládá ručně pomocí zemní soupravy a nástrčného klíče.

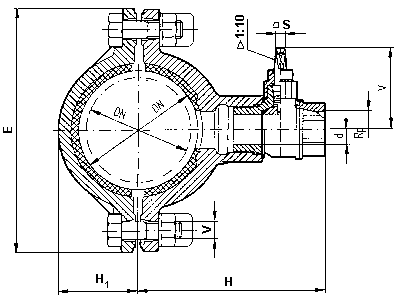

DN	D	H₁	E	M	s	Rp 1, Rp 1 1/4				Rp 1 1/2, Rp 2
DN	D	H₁	E	M	s	d	H	V	kg	d	H	V	kg
80	90	65	210	M 16	12,3	32	180	102	7,8	40	200	110	9,3
100	110	75	230	M 16	12,3	32	190	102	8,3	40	210	110	9,8
150	160	100	280	M 16	12,3	32	215	102	9,8	40	215	110	11,3

Ovládání zemní soupravou

8510 - 243
