PN 16

NAVRTÁVACÍ PAS BEZ UZÁVĚRU PRO PE/PVC POTRUBÍ

H 5007

MATERIÁL

Vrchní díl objímky je z tvárné litiny, šrouby, matice z nerez oceli, těsnění z pryže. Objímky jsou opatřeny práškovou barvou vhodnou pro pitnou vodu.

MONTÁŽ

Vrchní díl objímky s nalepeným těsněním se přiloží k potrubí a pomocí spodního dílu, který je rovněž opatřen těsněním se šrouby připevnění. Tak je připraven pro navrtávku potrubí a našroubování přípojky.

DODÁVÁNÍ

Navrtávací pasy se dodávají vyzkoušeny podle DIN 3230. Na zvláštní objednávku můžeme dodat ruční navrtávací přístroj.

PN 16

POUŽITÍ

Hlavně ve vodárenství k navrtání plastového potrubí, ale i jiných materiálů, při provádění domovních vodovodních přípojek.

TECHNICKÝ POPIS

avrtávací pas je potrubní jednosměrná armatura bez uzávěru. Na potrubí se připevňuje dělenou objímkou, která je spojena šrouby.

PŘIPOJENÍ

Vrchní díl objímky je opatřen nátrubkem se závitem G 1 1/4 a G 2 pro našroubování vodovodní přípojky.

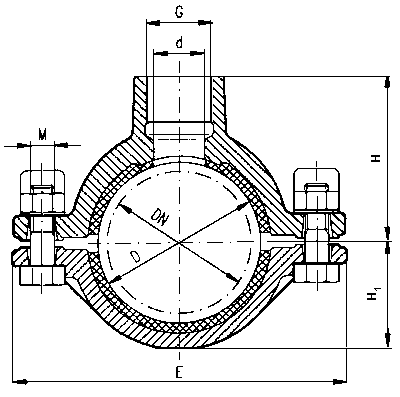

DN	D	H₁	E	M	G 1 1/4			G 2
DN	D	H₁	E	M	d	H	kg	d	H	kg
80	90	65	210	M 16	34	105	6,0	41	115	6,5
100	110	75	230	M 16	34	115	6,5	41	125	7,0
150	160	100	280	M 16	34	140	8,0	41	150	8,5
