PN 16

NAVRTÁVACÍ PAS S KULOVÝM UZÁVĚREM

H 5008 - V1

MATERIÁL

Těleso navrtávacího pasu je z GG 25, třmen, šrouby, matice z nerez oceli, vřeteno, koule a ucp. těleso z mosazi, těsnění z pryže. Těleso je opatřeno práškovou barvou vhodnou pro pitnou vodu.

MONTÁŽ

Navrtávací pas s těsnicí manžetou se přiloží k potrubí a pomocí třmenu a šroubů se připevní. Tak je připraven pro navrtávku potrubí a našroubování přípojky.

DODÁVÁNÍ

Navrtávací pasy se dodávají vyzkoušeny podle DIN 3230, včetně třmenů, šroubů, podložek, matic a těsnicích manžet. Na zvláštní objednávku můžeme dodat ruční navrtávací přístroj.

PN 16

POUŽITÍ

Hlavně ve vodárenství k navrtání ocelového, litinového nebo plastového potrubí při provádění domovních vodovodních přípojek, kde slouží též jako uzavírací armatura ovládaná pomocí zemní zákopové soupravy. Vyhovuje pro neagresivní studenou vodu při nejvyšším dovoleném pracovním přetlaku 1,0 MPa a při teplotě do 40°C.

TECHNICKÝ POPIS

Navrtávací pas je potrubní jednosměrná armatura s kulovým uzávěrem. Uzavírá se otočením vřetene s jehlanem doprava o 90°. Polohy uzávěru jsou vymezeny dorazy. Na potrubí se připevňuje šrouby, ve kterých je uchycen pás podložený pryží. Ucpávkové těleso je připevněno zapuštěnými šrouby chráněnými proti korozi.

PŘIPOJENÍ

Tělesa navrtávacích pasů jsou opatřena nátrubkem se závitem G 1; 1 1/4; 1 1/2; 2 pro našroubování vodovodní přípojky.

OVLÁDÁNÍ

Uzávěr navrtávacího pasu se ovládá ručně pomocí zemní soupravy a nástrčného klíče.

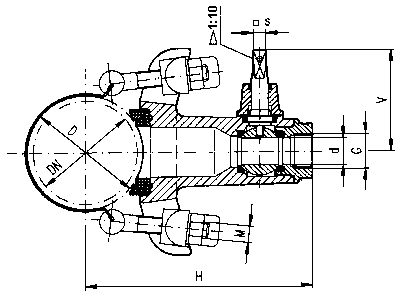

DN	D	M	G 1			G 1 1/4			G 2			G 1 1/2
			d	V	H		s	kg	d	V	H		s	kg
80	89 - 103	16	27	100	210		12,3	6,5	42	125	220		14,3	7,5
100	108 - 120	16	27	100	220		12,3	7,0	42	125	230		14,3	8,0
125	133 - 150	16	27	100	235		12,3	7,5	42	125	245		14,3	8,5
150	159 - 173	16	27	100	245		12,3	8,0	42	125	255		14,3	9,0
200	219 - 225	16	27	100	275		12,3	8,5	42	125	285		14,3	9,5
250	272 - 280	16	27	100	305		12,3	9,0	42	125	315		14,3	10,0
300	324 - 333	16	27	100	325		12,3	9,5	42	125	335		14,3	11,0

Ovládání zemní soupravou

8510 - 243

8510 - 283
