PN 10

KOMPENZÁTOR UCPÁVKOVÝ

M 10 010 610

PŘIPOJENÍ

Připojovací rozměry přírub a úprava těsnících ploch dle ČSN 13 1160 a ČSN 13 1061. Stavební délky jsou vedeny v tabulce.

MATERIÁL

Těleso, posuvný kus a víko jsou ze šedé litiny. Vodící kroužky jsou ze slitiny neželezných kovů, příp. ze základního materiálu. Těsnění bezazbestové.

PN 10

POUŽITÍ

Kompenzátor se používá pro umožnění, případně vymezení tepelných a mechanických dilatací potrubí. Provozní látkou mohou být neagresívní kapaliny, voda, pára a plyny.

Pracovní tlak:
- 1,00 MPa při teplotě do 120°C
- 0,80 MPa při teplotě do 200°C

Použití pro jiné provozní látky je nutno dohodnout.

TECHNICKÝ POPIS

Sestává z pevných, vzájemně spojených částí a posuvného kusu kompenzujícího mechanické odchylky a tepelné dilatace potrubí. Utěsnění pevné a posuvné části ucpávkou.

MONTÁŽ

Kompenzátor možno montovat do potrubí v libovolné poloze. Při montáži je třeba dbát na správné nastavení stavební délky, aby se dilatace potrubí kompenzovaly pouze v přípustném rozmezí zdvihu kompenzátoru.

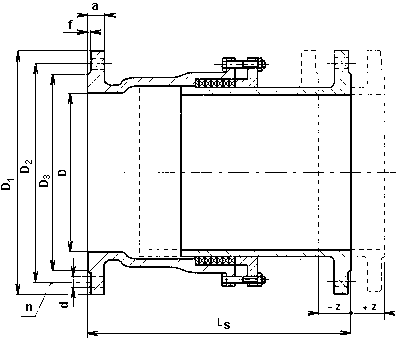

DN	D	L_S	D₁	D₂	D₃	f	a	d	n	z	kg
300	300	845	440	400	370	4	28	23	12	220	157
350	350	845	500	460	430	4	30	23	16	220	190
400	400	870	565	515	482	4	32	27	16	220	247
500	500	870	670	620	585	4	34	27	20	220	283

z = maximální hodnota, o kterou je možno prodloužit nebo zkrátit od jmenovité (střední) délky Ls
