PN 16

KOMPENZÁTOR UCPÁVKOVÝ

M 10 010 616

PŘIPOJENÍ

Připojovací rozměry přírub a úprava těsnících ploch dle ČSN 13 1160 a ČSN 13 1061. Stavební délky jsou uvedeny v tabulce.

MATERIÁL

Těleso, posuvný kus a víko jsou ze šedé litiny. Vodící kroužky jsou z mosazi nebo ze základního materiálu. Těsnění bezazbestové.

PN 16

POUŽITÍ

Kompenzátor se používá pro umožnění, případně vymezení tepelných a mechanických dilatací potrubí. Provozní látkou mohou být neagresivní kapaliny, voda, pára a plyny.

Pracovní tlak:
- 1,60 MPa při teplotě do 120°C
- 1,30 MPa při teplotě do 200°C

Použití pro jiné látky nutno dohodnout.

TECHNICKÝ POPIS

Sestává z pevných, vzájemně spojených částí a posuvného kusu kompenzujícího mechanické odchylky a tepelné dilatace potrubí. Utěsnění pevné a posuvné části ucpávkou.

MONTÁŽ

Kompenzátor možno montovat do potrubí v libovolné poloze. Při montáži je třeba dbát na správné nastavení stavební délky, aby se dilatace potrubí kompenzovaly pouze v přípustném rozmezí zdvihu kompenzátoru.

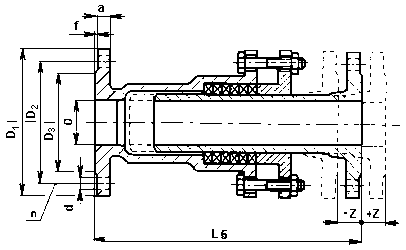

DN	D	L_S	D₁	D₂	D₃	f	a	d	n	z	kg
40	40	375	145	110	88	3	18	18	4	50	12,0
50	50	375	160	125	102	3	20	18	4	50	14,0
65	70	375	180	145	122	3	20	18	4	50	18,0
80	80	400	195	160	138	3	22	18	4	50	24,5
100	100	400	215	180	158	3	24	18	8	50	32,0
125	125	440	245	210	188	3	26	18	8	50	41,0
150	150	510	280	240	212	3	26	23	8	75	63,0
200	200	550	335	295	268	3	30	23	12	75	96,0
250	250	550	405	355	320	3	30	27	12	75	127,0

z = maximální hodnota, o kterou je možno prodloužit nebo zkrátit od jmenovité (střední) délky Ls
