PN 25

MONTÁŽNÍ VLOŽKA

M 20 010 525

MATERIÁL

Těleso, přírubový kus a víko ucpávky jsou z uhlíkaté oceli na odlitky 42 2643.1. Rozpěrné šrouby jsou z uhlíkové oceli.

MONTÁŽ

Montážní vložku je možno montovat do potrubí v libovolné poloze, při svislé poloze se doporučuje, aby přírubový kus byl nahoře. Vzájemnou polohu tělesa a přírubového kusu je možno nastavit stavitelnými rozpěrnými šrouby.

PN 25

POUŽITÍ

Montážní vložka se používá pro usnadnění montáže a demontáže armatur v potrubí a pro vymezení délkových nepřesností při montáži potrubí, a to pro tlaky do PN 25 a teploty do 400°C dle ČSN 13 0010.

PN 25
2,50 MPa při teplotě do 200°C
1,93 MPa při teplotě do 300°C
1,47 MPa při teplotě do 400°C

Montážní vložka nesmí být používána k vymezení dilatací potrubí. K tomuto účelu slouží kompenzátor.

TECHNICKÝ POPIS

Montážní vložka, sestává z části umožňujících vymezení délkových nepřesností při montáži potrubí.

PŘIPOJENÍ

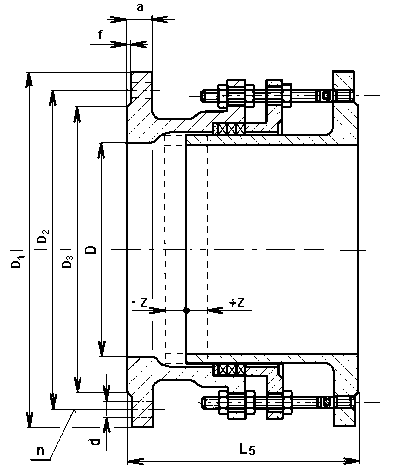

Stavební délky jsou uvedeny v tabulce. Připojovací rozměry přírub a úprava těsnících ploch dle ČSN 13 1160 a ČSN 13 1061.

DN	D	L_S	D₁	D₂	D₃	f	a	d	n	z	kg
200	200	225	360	310	278	3	30	27	12	10	85
250	250	250	425	370	335	3	32	30	12	15	98
300	300	300	485	430	390	4	34	30	16	15	120
350	350	320	550	490	450	4	38	33	16	20	155
400	400	350	610	550	505	4	40	33	16	20	192
500	500	400	730	660	615	4	44	36	20	20	350
600	600	450	840	770	720	5	46	40	20	20	505
800	800	500	1080	990	930	5	54	48	24	25	802
1000	1000	550	1315	1210	1140	5	62	58	28	30	1315

z = maximální hodnota, o kterou je možno prodloužit nebo zkrátit od jmenovité (střední) délky Ls
