PN 16

MONTÁŽNÍ VLOŽKA

M 20 110 616

MATERIÁL

Hlavní součásti montážních vložek jsou ze šedé litiny GG 20. Ucpávkové těsnění je z bezazbestového materiálu.

MONTÁŽ

Montážní vložky se montují do vodorovného i svislého potrubí. Po zamontování je nutno vložku pevně dotáhnout, dotáhnout ucpávku a zajistit pojišťovacími maticemi.

PN 16

POUŽITÍ

Pro neagresivní provozní látky - vodu, páru, olej a plyny při nejvyšším dovoleném pracovním přetlaku:

1,6 MPa do 120°C
1,3 MPa do 200°C

TECHNICKÝ POPIS

Montážní vložka je potrubní část vymezující montážní úchylky vzniklé při montáži potrubí. Umožňuje snadnou montáž a demontáž potrubních armatur.

PŘIPOJENÍ

Připojovací příruby jsou podle DIN 2533 s hrubou těsnicí lištou tvar "C" podle DIN 2526. Stavební délky jsou podle tabulky.

DODÁVÁNÍ

Montážní vložky se dodávají vyzkoušeny podle DIN 3230.

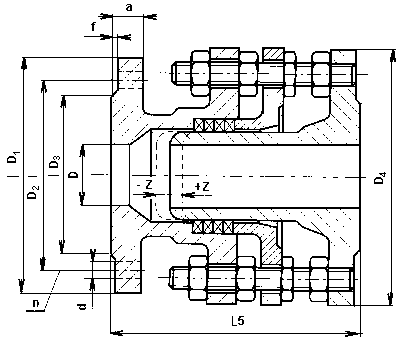

DN	D	L_S	D₁	D₂	D₃	D₄	*z	a	f	n	d	Hmotnost kg
40	40	160	150	110	88	165	±5	18	3	4	18	11
50	50	165	165	125	102	180	±5	20	3	4	18	13
65	65	175	185	145	122	200	±7	20	3	4	18	19
80	80	180	200	160	138	215	±8	22	3	8	18	23
100	100	200	220	180	158	235	±10	24	3	8	18	26
125	125	205	250	210	188	265	±10	26	3	8	18	34
150	150	210	285	240	212	300	±10	26	3	8	22	44
200	200	225	340	295	268	365	±10	30	3	12	22	62
250	250	250	405	355	320	430	±15	32	3	12	26	83

z = maximální hodnota, o kterou je možno prodloužit nebo zkrátit od jmenovité (střední) délky Ls
