PN 100

TLAKOVÝ ZÁMEK PŘIVAŘOVACÍ

M 22 127 3100

MATERIÁL

Těleso: - 3 = 15 128 pro provozní teploty do 560°C
Těsnění víkového spoje - GRAFIT

ZKOUŠENÍ

Na pevnost, nepropustnost a těsnost.

MONTÁŽ

Tlakové zámky se montují do vodorovného potrubí s víkem nahoře. Po ukončení chemického čištění je třeba vyjmout víko pro chemické čištění a těsnící vestavbu, zkontrolovat zda nedošlo k jinému poškození, vyměnit těsnící kroužek vestavby, vmontovat vestavbu pro zkoušky do tlakového zámku a namontovat víko pro tlakové zkoušky. Po ukončení tlakových zkoušek je třeba těsnící vestavbu vyjmout a nahradit ji provozní vestavbou.

PN 100

POUŽITÍ

Speciální armatura určený pro vodu a vodní páru zejména teplárenských a energetických zařízení, která podle druhu zamontované vestavby umožňuje provádět
- chemické čištění
- tlakovou zkoušku
- provoz
zařízení, především systémů kotle.

TECHNICKÝ POPIS

Těleso z tvářeného materiálu, s víkovou přírubou. Konce tělesa upraveny pro přivaření do potrubí.

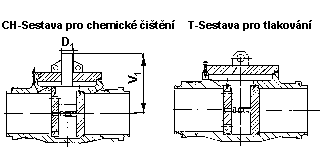

Vnitřní vestavbu tvoří:

a) pro chemické čištění a tlakování
- těsnící a přítlačná deska
- těsnění a přítlačný šroub

Pro chemické čištění je dále víko opatřeno otvorem - odbočkou.

b) pro provoz
- vložka
- dva odtrhové šrouby s podložkami a maticemi

PŘIPOJENÍ

Jsou uvedeny v tabulce. Přivařovací konce dle norem ČSN, DIN, ANSI, GOST a pod. nebo požadavků odběratele.

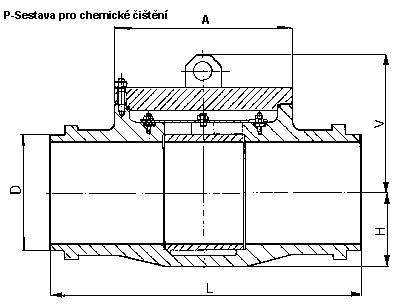

DN	PN	Rozměry (mm)						Hmotnost (kg)
		A	D max	H	L	V	V1	P	T	CH
300	100	540	324	220	900	490	560	655	686	670
350		570	377	235	1000	510	575	690	995	685
450		630	457	280	1160	570	640	1075	1170	1150
500		700	564	320	1360	595	670	2031	2215	2222
