PN 10

VTOKOVÝ KOŠ

M 30 010 610

MATERIÁL

Těleso je ze šedé litiny. Cedník je z uhlíkové oceli 11 373.1.

MONTÁŽ

Vtokový koš je možno montovat do potrubí v libovolné.

PN 10

POUŽITÍ

Jako ochrana sacího potrubí před vniknutím hrubých nečistot. Pracovní látkou mohou být neagresivní tekutiny, voda, olej, terpentin, mýdlové roztoky, a to pro tlaky do 1 MPa a teploty do 150°C dle ČSN 13 0010.

TECHNICKÝ POPIS

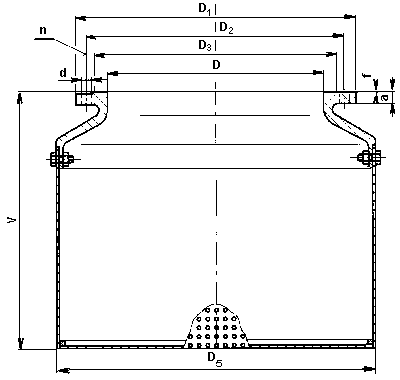

Těleso vtokového koše je odlitek s připojovací přírubou a je opatřen přišroubovaným sítem.

PŘIPOJENÍ

Stavební délky jsou uvedeny v tabulce. Připojovací rozměry přírub a úprava těsnících ploch dle ČSN 13 1060 a ČSN 13 1061.

DN	D	V	D₁	D₂	D₃	D_S	f	a	d	n	kg
40	40	140	145	110	88	120	3	18	18	4	4,5
50	50	140	160	125	102	120	3	20	18	4	5,0
65	70	140	180	145	122	160	3	20	18	4	6,0
80	80	140	195	160	138	160	3	22	18	4	7,0
100	100	200	215	180	158	196	3	22	18	8	9,5
125	125	250	245	210	188	285	3	24	18	8	16,0
150	150	280	280	240	212	280	3	24	23	8	18,0
200	200	310	335	295	268	360	3	26	23	8	23,0
250	250	390	390	350	320	442	3	26	23	12	31,0
300	300	400	440	400	370	520	4	28	23	12	44,0
350	350	515	500	460	430	504	4	30	23	16	39,0
400	400	545	565	515	482	605	4	32	27	16	55,0
500	500	650	670	620	585	755	4	34	27	20	80,0
600	600	760	780	725	685	904	5	36	30	20	140,0
800	800	1015	1010	950	905	1205	5	44	33	24	216,0
