PN 10



VTOKOVÝ KOŠ

M 30 018 610
TECHNICKÝ POPIS

Těleso vtokového koše je odlitek s připojovací přírubou a je opatřeno přišroubovaným sítem. Plocha děr v sítu je 2,5 násobkem plochy příslušné jmenovité světlosti potrubí.
PN 10

POUŽITÍ

Jako ochrana sacího potrubí před vniknutí hrubých nečistot. Pro neagresivní provozní tekutiny bez tvrdých mechanických příměsí.

MATERIÁL

Těleso je ze šedé litiny. Cedník z děrovaného plechu je z uhlíkové oceli. Vtokový koš je opatřen zdravotně nezávadným epoxidovým nátěrem.

PŘIPOJENÍ

Přírubové hrdlo je podle ČSN 13 1060, s hrubou těsnicí lištou podle ČSN 13 1061.

MONTÁŽ

Vtokové koše se montují do libovolné polohy.

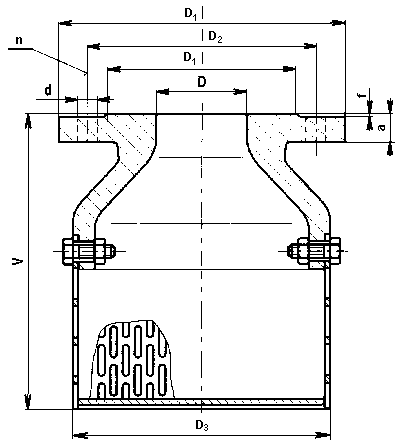

DN D D1 D2 D3 d n a f DS V x kg
40 40 150 110 88 18 4 18 3 120 150 0,12 4,5
50 50 165 125 102 18 4 20 3 120 150 0,12 4,8
65 65 185 145 122 18 4 20 3 160 160 0,12 6,0
80 80 200 160 133 18 8 22 3 160 160 0,12 7,5
100 100 220 180 158 18 8 22 3 196 220 0,12 9,5
125 125 250 210 184 18 8 24 3 280 260 0,12 16,0
150 150 285 240 212 22 8 24 3 280 270 0,12 18,0
200 200 340 295 268 22 8 26 3 360 320 0,12 23,0
250 250 395 350 320 22 12 26 3 442 390 0,12 31,0
300 300 445 400 370 22 12 28 4 520 400 0,12 44,0
