PN 10

SACÍ KOŠ KLAPKOVÝ

M 45 010 610

MATERIÁL

Těleso je ze šedé litiny. Klapky jsou ze šedé litiny s pryžovým těsněním. Otočné čepy jsou z korozivzdorné oceli a síto z děrovaného plechu.

MONTÁŽ

Sací koš se montuje zásadně jen do svislé polohy.

PN 10

POUŽITÍ

Sací koš klapkavý se používá jako armatura, která zabraňuje vniknutí hrubých nečistot do potrubí. Sací koš má udržet vodní sloupec, potřebný k nasávání při spouštění čerpadla. Pracovní látkou mohou být neagresivní tekutiny, voda, a to pro tlaky do 1 MPa.

TECHNICKÝ POPIS

Funkce sacího koše je samočinná. Maximální zdvih klapek je omezen dorazem, aby bylo zajištěno uzavírání klapek vlastní hmotností.

PŘIPOJENÍ

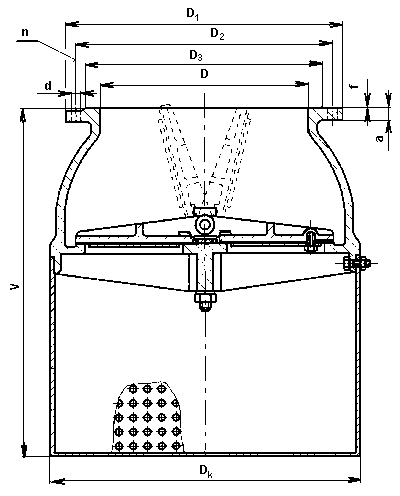

Stavební délky jsou uvedeny v tabulce. Připojovací rozměry přírub a úprava těsnících ploch dle ČSN 13 1160 a ČSN 13 1061.

DN	D	V	D₁	D₂	D₃	a	f	d	n	D_S	kg
300	300	670	440	400	370	28	4	23	12	504	80
350	350	670	500	460	430	30	4	23	16	504	110
400	400	754	565	515	482	32	4	27	16	605	155
500	500	870	670	620	585	34	4	27	20	755	190
