PN 16

REGULÁTOR TLAKU PRO PÁRU

R 22 117 616

MONTÁŽ

Musí být provedena tak, aby nástavec regulátoru byl v poloze svislé a pryžová membrána byla dole. Pracovní látka musí do ventilu vstupovat ve směru šipky na tělese. Potrubí, do kterého je regulátor zamontován, nesmí na regulátor přenášet žádné přídavné namáhání.

PN 16

POUŽITÍ

Regulátor výstupního tlaku je armatura, která snižuje vstupní tlak přiváděné páry a samočině jej redukuje na nastavenou hodnotu výstupního tlaku.

TECHNICKÝ POPIS

Regulátor výstupního tlaku, membránový, s pružinovým zatížením, pro páru, ze šedé litiny, se vyrábí pro PN 16 do teploty 300°C.

MATERIÁL

Odlitky jsou ze šedé litiny. Funkční části jsou z antikorozní oceli. Membrána je z technické pryže.

PŘIPOJENÍ

Stavební délka odpovídá ČSN 13 3042. Připojovací příruby podle ČSN 13 1060 jsou oboustranně s hrubou těsnící lištou.

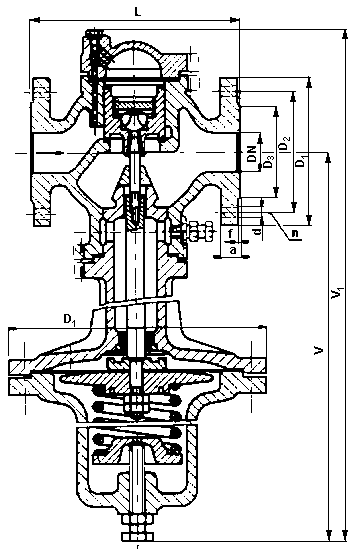

DN	L	V	V₁	D_k	D₁	D₂	D₃	a	f	d	n	p max	kg
25	160	615	715	215	115	85	68	16	2	14	4	0,8	23
40	200	735	860	260	150	110	88	18	3	18	4	0,6	40
50	230	735	860	260	165	125	102	20	3	18	4	0,6	41
65	290	735	860	260	185	145	122	20	3	18	4	0,6	43
80	310	915	1075	335	200	160	138	22	3	18	8	0,4	79
100	350	915	1075	335	220	180	158	24	3	18	8	0,4	87

pm = maximální redukovaný přetlak (MPa)
