PN 25

REGULÁTOR TLAKU PRO PÁRU

R 23 117 525

PŘIPOJENÍ

Stavební délky odpovídají ČSN 13 3042. Připojovací rozměry a úprava těsnících ploch s hrubou těsnící lištou odpovídají ČSN 13 1060 a ČSN 13 1061.

MONTÁŽ

Montáž do vodorovného potrubí musí být provedena tak, aby spodní díl regulátoru byl v poloze svislé a pryžová membrána byla pod osou trubky. Na regulátor nesmí působit žádné vnější přídavné namáhání od potrubí, nebo jiného zařízení. Směr toku pracovní tekutiny musí souhlasit se šipkou na tělese.

PN 25

POUŽITÍ

Regulátor je ventil s přímou regulací, který zmenšuje vstupní tlak na požadovaný výstupní tlak. Přípustné přetlaky s přiřazením k teplotám určuje ČSN 13 0010:

2,15 MPa do 250°C
1,79 MPa do 350°C
1,93 MPa do 300°C
1,47 MPa do 400°C

TECHNICKÝ POPIS

Regulátor výstupního tlaku, membránový, s pružinovým zatížením, pro páru, z ocelolitiny, se vyrábí pro PN 25 do teploty 400°C.

MATERIÁL

Těleso a víko jsou z ocelolitiny, ostatní odlitky jsou ze šedé litiny. Funkční části jsou z antikorozní oceli. Membrána je z technické pryže.

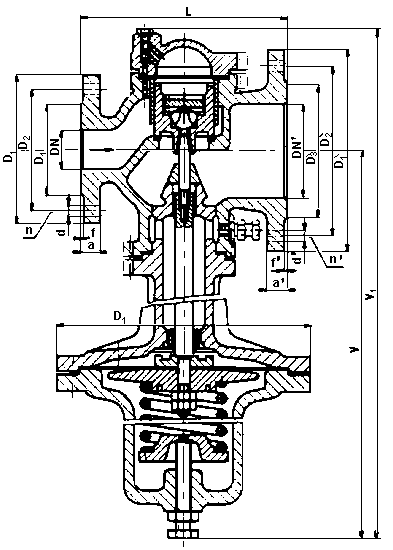

DN/DN´	L	V	V₁	D_k	D₁	D₂	D₃	a	f	d	n	D'₁	D'₂	D'₃	a'	d'	n'	p max	kg
25/50	160	615	715	215	115	85	68	18	3	14	4	165	125	102	20	18	4	0,8	25
50/100	230	735	860	260	165	125	102	20	3	18	4	235	190	158	24	22	8	0,6	48
80/150	310	915	1075	335	200	160	133	24	3	18	8	300	250	212	28	26	8	0,4	90

pm = maximální redukovaný přetlak (MPa)
