PN 16

STAVOZNAK VENTILOVÝ
SPOJKA STAVOZNAKU

U 22 - 016
R00.5

MATERIÁL

Těleso, ramena, matice	korozivzdorná ocel
Vřeteno, kuželka, pouzdra	korozivzdorná ocel
Těleso spojky	šedá litina

PN 16

POUŽITÍ

Jako přímý ukazatel stavu hladiny v tlakových i beztlakových nádržích, různých zásobnících apod., s agresivními tekutinami, pro pracovní tlaky a teploty:

PN 16
1,6 MPa při teplotě do 200°C

Nesmí se používat pro látky jedovaté, agresivní a krystalizující.

TECHNICKÝ POPIS

Stavoznak se skládá z horní a dolní hlavice, horního a dolního ramene, skleněné stavoznakové trubice s vnějším průměrem 20 mm (není součástí dodávky stavoznaku), na zvláštní požadavek z ochranného krytu. Ramena jsou opatřena čistícími otvory, které jsou v provozu uzavřeny zátkami. Stavoznaková trubice ze speciální skloviny je v ramenech utěsněna osinkovými ucpávkami, na zvláštní požadavek speciálními labyrintovými kroužky z olejovzdorné pryže. Dolní hlavice je opatřena vypouštěcí zátkou. Stavoznaky se dodávají pro max. středovou vzdálenost L = 1500 mm. Pro větší středovou vzdálenost se používají k propojení spojky stavoznaku R00.5.

PŘIPOJENÍ

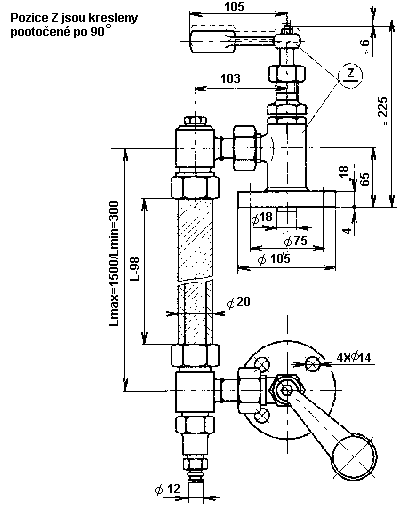

Jsou uvedeny v rozměrovém náčrtku.

ZKOUŠENÍ

Stavoznak je zkoušen podle ČSN 13 3060, část 2.

MONTÁŽ

Stavoznak se montuje do polohy kolmé s vypouštěcím kohoutem v dolní poloze.
