PN 16

VENTIL ODVĚTRÁVACÍ

V 2321

MONTÁŽ

Ventil odvzdušňovací je možno montovat v libovolné poloze.

ZKOUŠENÍ

Ventil odvětrávací je zkoušen podle ČSN 13 3060, část 2.

OVLÁDÁNÍ

Ruční.

PN 16

POUŽITÍ

K mechanickému odvzdušňování horkovodních vytápění, pro pracovní tlaky a teploty:

PN 16
1,6 MPa při teplotě do 180°C

TECHNICKÝ POPIS

Odvětrávací ventil se skládá z trubky a odpouštěcího čepu s kuželkou, která dosedá do sedla v trubce. Odvětrání se provádí pootočením odpouštěcího čepu tak, až vytvořené plyny uniknou otvory v trubce. Ventil se potom uzavře.

MATERIÁL

Těleso (trubka)	ocel uhlíkatá
Čep s kuželkou	mosaz

PŘIPOJENÍ

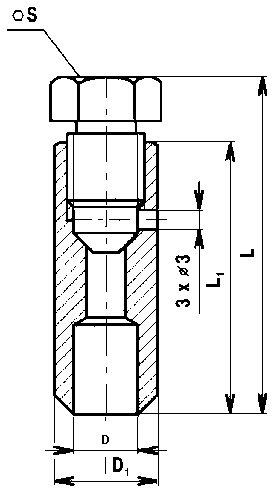

Jsou uvedeny v tabulce. Ventil se připojuje do potrubí přivařením.

DN	D	L	L₁	D₁	S	kg
10	10	56	42	16	14	0,2
