PN 1

VENTIL ODVZDUŠŇOVACÍ

V 4320

MONTÁŽ

Ventil odvzdušňovací je možno montovat v libovolné poloze.

ZKOUŠENÍ

Ventil odvzdušňovací je zkoušen podle ČSN 13 3060, část 2.

OVLÁDÁNÍ

Speciálním klíčem z ocelového plechu (fosfátován).

PN 1

POUŽITÍ

K mechanickému odvzdušňování topných těles a potrubí ústředního topení, pro pracovní tlaky a teploty:

PN 1
0,1 MPa při teplotě do 120°C

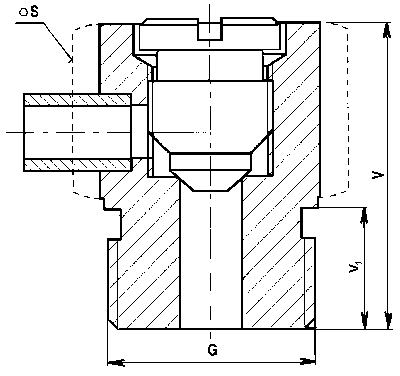

TECHNICKÝ POPIS

Těleso je výkovek. Ventil má kuželku, která tvoří celek s vřetenem. Na vstupní straně je závitový čep.

MATERIÁL

Těleso, vřeteno mosaz

PŘIPOJENÍ

Jsou uvedeny v tabulce.
