ZEMNÍ SOUPRAVA ŠOUPÁTKOVÁ

Y 1020
PŘIPOJENÍ

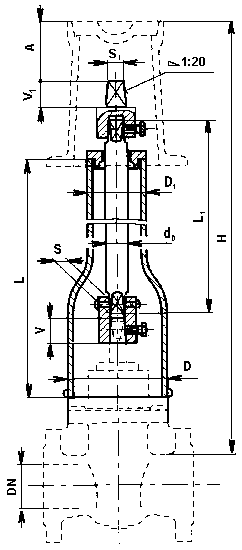

Připojovací a stavební rozměry jsou uvedeny v tabulce.

MONTÁŽ

Zemní souprava se montuje na šoupátko umístěné v zemi, s vřetenem ve svislé poloze.
PN 300 - 600

POUŽITÍ

Pro ovládání vodárenských šoupátek (S 20 a S 22) o světlosti DN 300 - 600, uložených v zemi.

TECHNICKÝ POPIS

Zemní souprava se skládá z ochranného pouzdra, prodlužovací tyče, hrušky spojky a nástavce. Chrání ucpávku a prodlužovací tyč před zasypáním zeminou a umožňuje manipulaci se šoupátky.

OVLÁDÁNÍ

Ovládá se nástrčným klíčem podle normy ON 23 0691.

MATERIÁL

Spojka, ochranné pouzdro šedá litina
Hruška šedá litina
Prodlužovací tyč uhlíkatá ocel
Nástavec uhlíkatá ocel
DN D D1 d0 L L1 H V S V1 S1 Amin. kg
300 - 350 205 100 40 640 520 1500 42 27 80 41 120 31
400 220 110 44 520 410 1500 50 32 80 41 120 29
500 250 120 52 400 290 1500 60 36 80 41 120 25
600 250 120 52 340 230 1500 60 36 80 41 120 25
