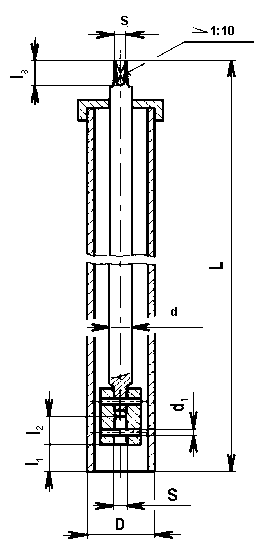

| ZEMNÍ SOUPRAVA ŠOUPÁTKOVÁ | Y 1021 |
 |
|
POUŽITÍ Pro ovládání uzávěrů uzavíracích ventilů, použitých jako uzavírací armatura na vodovodních přípojkách. TECHNICKÝ POPIS Zemní souprava pro uzavírací ventily se skládá ze spojky, prodlužovací tyče, ochranné trubky a víka. Chrání ucpávku a prodlužovací tyč před zasypáním zeminou a umožňuje manipulaci s ventily. OVLÁDÁNÍ Ovládá se nástrčným klíčem podle normy ON 23 0691. MATERIÁL
|
| Pro ventily | D | d | d1 | L | S | I1 | I2 | I3 | S1 | kg |
| 1" a 1 1/4" | 40 | 14 | 5 | 1400 | 14 | 50 | 20 | 19 | 11,3 | 2,6 |
| 1 1/2" | 50 | 16 | 5 | 1370 | 17 | 50 | 20 | 21 | 12,3 | 3,3 |
