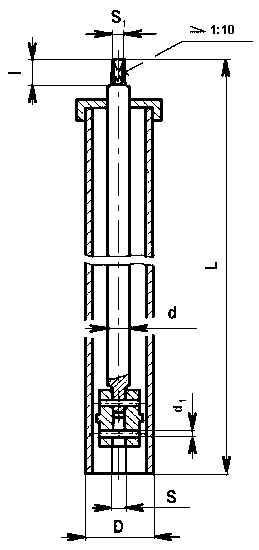

| ZEMNÍ SOUPRAVA PRO NAVRTÁVACÍ PASY S KULOVÝM UZÁVĚREM | Y 1023 |
 |
|
POUŽITÍ Pro ovládání navrtávacích pasů s kulovým uzávěrem, se závitem pro odbočku G 1" a G 2". TECHNICKÝ POPIS Zemní souprava se skládá ze spojky, prodlužovací tyče, ochranné trubky a víka. Chrání ucpávku a prodlužovací tyč před zasypáním zeminou a umožňuje tak manipulaci s kulovými uzávěry. OVLÁDÁNÍ Ovládá se nástrčným klíčem podle normy ON 23 0691. MATERIÁL
|
| DN | D | d | d1 | L | S | I | S1 | kg | |
| G 1" | 80 - 300 | 40 / 2 | 16 | 4 | 1400 | 12 | 27 | 12,3 | 3,1 |
| G 2" | 200 - 300 | 50 / 2,5 | 18 | 4 | 1400 | 14 | 29 | 14,3 | 4,3 |
