STOJAN S ELEKTRICKÝM SERVOMOTOREM

Y 3560; -61; -62;
-63; -64

MATERIÁL

U provedení ”A” je patka a příruba ze šedé litiny, trubka z oceli.

U provedení ”B” je stojan ze šedé litiny.

Vřeteno je u obou provedení z oceli.

MONTÁŽ

Stojan se přišroubuje pevně na podlahu. Na vřeteno stojanu se provede montáž prvků příslušného dálkového ovládání.

OVLÁDÁNÍ

Dálkově pomocí stykačové a ovládací skříně, případně z velínu. Při přerušení dodávky el. proudu lze armatury ovládat ze stojanu ručně.

POUŽITÍ

Pro motorické dálkové ovládání průmyslových armatur.

Stojan provedení ”A” - pro armatury bez obtoků umístěné pod i nad podlahou.

Stojan provedení ”B” - pro armatury s obtoky, (ale také bez obtoků) umístěné pod i nad podlahou.

Pracovní prostředí - teplota okolí max. do 55°C při relativní vlhkosti do 100% v prostředí s relativní vlhkostí nad 80%, v prostředí pod přístřeškem a v prostředí tropickém je nutné vždy použít topného odporu.

TECHNICKÝ POPIS

Stojany provedení ”A” i provedení ”B” jsou opatřeny točivými elektrickými servomotory. Obtokové armatury se ovládají el. servomotorem, nebo ručním kolem.

Varianty provedení
- stojan bez ramen
- stojan s jedním ramenem
s ručním ovládáním
- stojan se dvěma rameny
s ručním ovládáním
- stojan s jedním ramenem
s el. servomotorem
- stojan se dvěma rameny
s el. - servomotorem
- stojan s jedním ramenem
-s ručním ovládáním a druhým ramenem

-s el. servomotorem

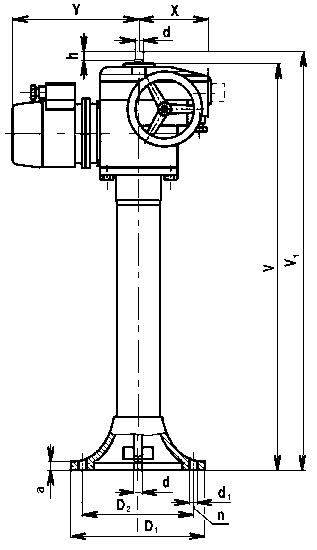

Provedení	El. servomotor	Typ. ‹’slo	V	D₁	D₂	d₁	n	a	d	h	Y	X	kg
Y 3560
A	Mo 8/10-25	52 030	1010	300	260	18	4	24	20	25	325	230	53
Y 3561
B	Mo 10/21-25	52 031	1180	350	300	20	4	25	20	25	420	230	95
	Mo 10/21-40	52 031	1180	350	300	20	4	25	20	25	420	230	97
	Mo 16/21-25	52 031	1180	350	300	20	4	25	20	25	420	230	95
	Mo 16/21-25	52 031	1180	350	300	20	4	25	30	25	420	230	95
	Mo 16/21-40	52 031	1180	350	300	20	4	25	20	36	420	230	95
	Mo 16/21-40	52 031	1180	350	300	20	4	25	30	36	420	230	95
Y 3562
B	Mo 25/32-40	52 032	1180	350	300	20	4	25	20	36	420	230	95
	Mo 25/32-40	52 032	1180	350	300	20	4	25	30	36	420	230	95
Y 3563
B	Mo 50/80-40	52 033	1240	400	350	20	6	26	40	46	630	250	190
	Mo 50/80-63	52 033	1240	400	350	20	6	26	40	46	630	250	190
Y 3564
B	Mo 63/110-40	52 034	1240	400	350	20	6	26	40	46	630	250	196
	Mo 63/110-63	52 034	1240	400	350	20	6	26	40	46	630	250	192
	Mo 125/160-40	52 035	1300	400	350	20	6	26	40	46	670	290	285
