POKLOP ŠOUPÁTKOVÝ

Y 4504
PŘIPOJENÍ

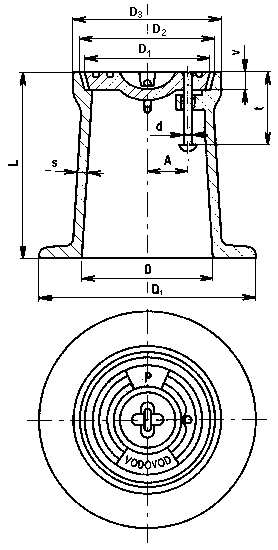

Připojovací a stavební rozměry jsou uvedeny v tabulce.

POUŽITÍ

Poklopy šoupátkové se používají k ochraně ovládácího konce zemní soupravy šoupátkové, osazené na potrubí, před zasypáním zeminou.

TECHNICKÝ POPIS

Vnitřní část poklopu vytváří prostor kolem jehlance ovládací tyče zemní soupravy a umožňuje jejich ovládání se šoupátkem. Poklop se skládá z tělesa a víka. Jejich vzájemné pevné spojení je provedeno spojovacím svorníkem, což umožňuje nadzvednutí víka a pootočení při odkrytí. Víko má pohyblivý třmen s předlitými údaji:

VODOVOD "P" - pro vodovodní potrubí s pitnou vodou
PLYN - pro osazení v plynovodní síti

MATERIÁL

Těleso, víko šedá litina
svorník, třmen konstrukční ocel
D D1 D2 D3 L d d1 A s t v kg
180 260 170 200 210 10 165 55 7 100 22 14,5
