POKLOP VENTILOVÝ

Y 4510
PŘIPOJENÍ

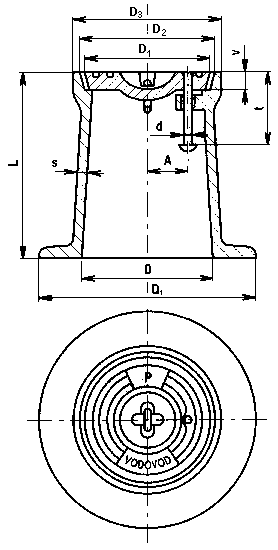

Připojovací a stavební rozměry jsou uvedeny v tabulce.

POUŽITÍ

Poklop ventilový se používá k ochraně ovládácího konce zemní soupravy, osazené na potrubí, před zasypáním zeminou.

TECHNICKÝ POPIS

nitřní část poklopu tvoří ochranný prostor kolem jehlance ovládací tyče zemní soupravy a umožňuje jejich ovládání s armaturou. Poklop se skládá z tělesa a víka. Jejich vzájemné pevné spojení je provedeno spojovacím svorníkem, což umožňuje nadzvednutí víka a pootočení při odkrytí. Víko má pohyblivý třmen s předlitými údaji:

VODOVOD "P" - pro vodovodní potrubí s pitnou vodou
PLYN - pro osazení v plynovodní síti

MATERIÁL

Těleso, víko šedá litina
svorník, třmen konstrukční ocel
D D1 D2 D3 L d d1 A s t v kg
125 195 130 150 210 10 126 40 6 90 15 7,5
