PN 10

HYDRANT PODZEMNÍ

H 2001

OVLÁDÁNÍ

Hydrantovým klíčem (není součástí dodávky s hydrantem, je nutno objednat jej samostatně).

MATERIÁL

Hlavní díly	šedá litina
Vřeteno, matice vřetena	mosaz
Sedlo ventilu	mosaz
Táhlo ventilu	ocelová trubka
Těsnění pístu a uzávěru	pryž

PN 10

POUŽITÍ

Hydrant podzemní je zařízení pro odběr studené vody z vodovodních řádů, především pro protipožární účely. Nejvyšší dovolený pracovní přetlak je 1 MPa studené vody.

TECHNICKÝ POPIS

Hydrant podzemní se skládá z tělesa, ventilové komory a bajonetového uzávěru. Uzávěr je umístěn ve ventilové komoře. Má otvor pro samočinné odvodnění. Hydrant je chráněn hydrantovým poklopem.

PŘIPOJENÍ

Připojovací a stavební rozměry jsou uvedeny v tabulce. K připojení hydrantového nástavce s hadicovými sponkami slouží bajonetový ozub pro DN 80 podle ČSN 13 6610.

MONTÁŽ

Hydrant podzemní se montuje pod úrovní terénu na uliční vodovodní řád v poloze se svislým vřetenem. Převážně je zabudován na patkovém koleně.

ZKOUŠENÍ

Hydrant je zkoušen podle ČSN 13 3060, část 2.

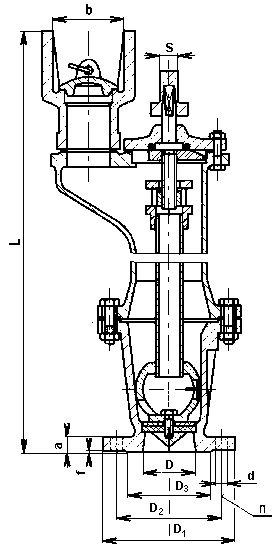

DN	D	Krycí hloubka potrubí	L	D₁	D₂	D₃	a	f	d	n	b	s	kg
80	80	700 1000 1250 1500	500 720 970 1220	195	160	138	22	3	18	4	110	27	35 62 66 70
