ŠOUPÁTKO VÍKOVÉ

ŠOUPÁTKO VÍKOVÉ

S 22 111 602

MATERIÁL

Těleso , klín, víko, ucpávkové těleso a ucpávkové víko jsou ze šedé litiny. Vřeteno je z korozivzdorné oceli, vřetenová matice z bronzu. Těsnící plochy tělesa a klínu jsou ze základního materiálu, mosazi nebo korozivzdorné oceli. Těsnění bezazbestové.

MONTÁŽ

Do horizontálního potrubí s ovládáním nahoře. Jinou polohu nutno konzultovat s dodavatelem.

PN 25, PN 40

POUŽITÍ

Šoupátko lze použít jako uzavírací nebo vypouštěcí orgán, jako regulační orgán je nevhodné. Provozní látkou mohou být neagresivní kapaliny, plyny, páry, pitná voda.

Provozní tlak:
- pro DN 300 - 500	p ^< 0,40 MPa
- pro DN 600, 700	p ^< 0,25 MPa
- pro DN 800	p ^< 0,16 MPa

Provozní teplota od -10°C do +150°C.

TECHNICKÝ POPIS

Šoupátko má ploché těleso, tuhý klín, odlité vodící lišty, nestoupající vřeteno. Ovládání ručním kolem.

PŘIPOJENÍ

Připojovací rozměry přírub odpovídají normě DIN 2532. Stavební délky dle DIN 3202/F4.

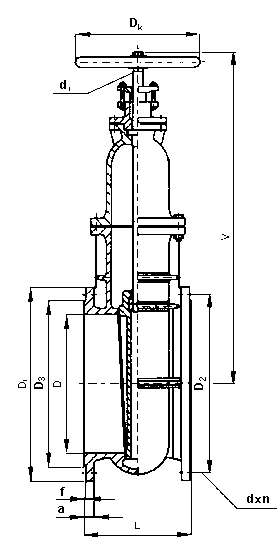

DN	D	V	L	D₁	D₂	D₃	f	a	d	n	d₁	D_k	kg
350	350	830	290	505	460	430	4	26	22	16	32	400	242
400	400	945	310	565	515	482	4	28	26	16	32	400	285
500	500	1120	350	670	620	585	4	30	26	20	40	500	410
600	600	1300	390	780	725	685	5	30	30	20	40	500	573
700	700	1480	430	895	840	800	5	32	30	24	44	630	860
800	800	1710	470	1015	950	905	5	34	33	24	50	800	1115
