ŠOUPÁTKO VODÁRENSKÉ EKO PROVEDENÍ, F5

ŠOUPÁTKO VODÁRENSKÉ
EKO PROVEDENÍ, F5

S 24 118 610
S 24 118 616

MATERIÁL

Těleso, klín a víko jsou ze šedé litiny GG 25, vřeteno je z korozivzdorné oceli typ 13% Cr. Těsnicí plochy na klínu a těsnění jsou z pryže EPDM, povrchová ochrana je provedena dvousložkovým epoxidovým nástřikem. Pryž i epoxidový nástřik mají atest na pitnou vodu.

MONTÁŽ

Šoupátka se montují do libovolné polohy. Pro provozní látky obsahující mechanické nečistoty se doporučují montovat s vřetenem ve svislé poloze s ručním kolem nahoře.

PN 10, PN 16

POUŽITÍ

Jako uzavírací armatura pro pitnou, užitkovou a znečištěnou vodu při nejvyšším pracovním přetlaku 1,6 MPa a teplotě do 80°C. Použití pro jiné neagresivní tekutiny a plyny při nejvyšším přetlaku 1,6 MPa a teplotě do 120°C je nutné dohodnout s výrobcem.

TECHNICKÝ POPIS

Šoupátka mají pevný klín, točivé nestoupající vřeteno. Pružné dosedací plochy na klínu a kroužek zpětného uzávěru jsou navulkanizovány pryží. Vřeteno je těsněno pryžovými "O" kroužky. Na vrchní části klínu je zpětný uzávěr. Hlavy šroubů jsou zapuštěny ve víku a chráněny proti korozi.

PŘIPOJENÍ

Připojovací příruby dle DIN 2532 a DIN 2533 s hrubou těsnicí lištou tvar "C" podle DIN 2526. Stavební délky jsou podle DIN 3202/F5.

OVLÁDÁNÍ

Šoupátka umístěná v zemi se ovládají pomocí zemní zákopové soupravy.

ZKOUŠENÍ

Šoupátka se dodávají vyzkoušena podle DIN 3230.

PN 10 DN 40-150, PN 16 DN 40-250

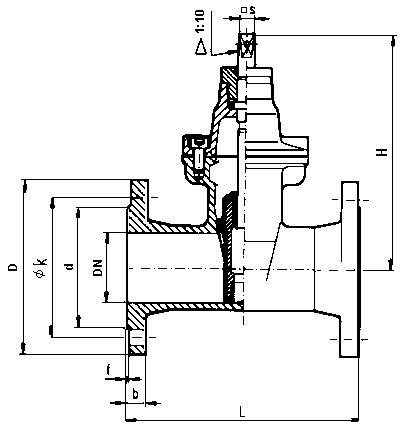

DN	D	L	V	D₁	D₂	D₃	a	f	n	d	S	Mk N.m		kg	Ovládání zemní soupravou
40	40	240	220	150	110	88	18	3	4	18	14,3	77	0,15	10,5	Y1020.1
50	50	250	220	165	125	102	20	3	4	18	14,3	77	0,17	11,5	Y1020.1
65	65	270	270	185	145	122	20	3	4	18	17,3	107	0,18	16,0	Y1020.1
80	80	280	270	200	160	138	22	3	8	18	17,3	107	0,20	19,5	Y1020.1
100	100	300	320	220	180	158	24	3	8	18	19,3	150	0,23	29,0	Y1020.1
125	125	325	370	250	210	188	26	3	8	18	19,3	150	0,25	42,0	Y1020.1
150	150	350	410	285	240	212	26	3	8	22	19,3	150	0,26	55,0	Y1020.1
200	200	400	510	340	295	268	30	3	12	22	24,3	200	0,27	96,0	Y1020.1
250	250	450	610	405	355	320	32	3	12	26	27,3	247	0,27	132,0	Y1020.1

PN 10 DN 200-250

DN	D	L	V	D₁	D₂	D₃	a	f	n	d	S	Mk N.m		kg	Ovládání zemní soupravou
200	200	400	510	340	295	268	26	3	8	22	24,3	200	0,27	92,0	Y1020.1
250	250	450	610	395	350	320	28	3	12	22	27,3	247	0,27	125,0	Y1020.1
