ŠOUPÁTKO TŘMENOVÉ S ČISTÍCÍ ZÁTKOU OVLÁDANÉ EL. SERVOMOTOREM

ŠOUPÁTKO TŘMENOVÉ S ČISTÍCÍ ZÁTKOU OVLÁDANÉ EL. SERVOMOTOREM

S 44 113 610

PŘIPOJENÍ

Připojovací rozměry přírub a úprava těsnících ploch dle ČSN 13 1060 a ČSN 13 1061. Stavební délky dle ČSN 13 3045.

MATERIÁL

Těleso, klín a třmen jsou ze šedé litiny, vřeteno z korozivzdorné oceli. Těsnící plochy jsou z mosazi, pro suché plyny a solanku z litiny.

PN 10

POUŽITÍ

Šoupátko lze použít jako uzavírací nebo vypouštěcí orgán, jako regulační orgán je nevhodné. Provozní látkou mohou být nečisté neagresivní tekutiny, obsahující kaly pro tlaky do PN 10 a teploty do 200°C, dle ČSN 13 0010.

PN 10
1,00 MPa při teplotě do 120°C
0,80 MPa při teplotě do 200°C

Teplota okolního prostředí smí být vzhledem na el. servomotor, do 50°C při relativní vlhkosti 95%.

TECHNICKÝ POPIS

Šoupátko třmenové s čistícím víkem, ovládané el. servomotorem, ze šedé litiny, se vyrábí pro PN 10 a teploty do 200°C, jako uzavírací orgán pro neagresivní tekutiny.
Šoupátko má netočivé stoupající vřeteno. Těleso šoupátka je ve spodní části opatřeno čistícím otvorem.

F4 DN 40 - 150

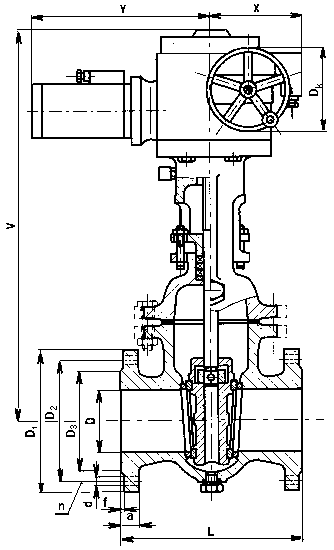

DN	D	L	V	D₁	D₂	D₃	a	f	d	n	El. servomotor	X	Y	D_k	t_z	kg
50	50	150	620	165	125	102	20	3	18	4	Mo 8 / 10 - 25	228	325	160	41	38
65	65	170	660	185	145	122	20	3	18	4	Mo 8 / 10 - 25	228	325	160	55	50
80	80	180	725	200	160	138	22	3	18	8	Mo 8 / 10 - 25	228	325	160	72	64
100	100	190	810	220	180	158	24	3	18	8	Mo 16 / 21 - 25	230	417	220	72	85
125	125	200	875	250	210	188	26	3	18	8	Mo 16 / 21 - 25	230	417	220	86	110
150	150	210	950	285	240	212	26	3	22	8	Mo 16 / 21 - 40	230	417	220	59	145

F5 DN 200 - 300

DN	D	L	V	D₁	D₂	D₃	a	f	d	n	El. servomotor	X	Y	D_k	t_z	kg
200	200	400	1080	340	295	268	26	3	22	4	Mo 25 / 32 - 40	230	417	220	72	194
250	250	450	1230	395	350	320	26	3	22	12	Mo 25 / 32 - 40	230	417	220	72	248
300	300	500	1355	445	400	370	28	4	22	12	Mo 25 / 32 - 40	230	417	220	84	315
