ŠOUPÁTKO RYCHLOUZAVÍRACÍ

ŠOUPÁTKO RYCHLOUZAVÍRACÍ

S 50 111 606

MATERIÁL

Těsnění, klín	šedá litina
Třmenové víko	korozivzdorná ocel
Vřeteno	korozivzdorná ocel
Těsnící plochy sedel (těleso / klín)	mosaz / mosaz
Těsnění vřetene ucpávky	volí se dle druhu pracovní látky
Těsnění tělesa a víka	bezazbestový materiál

MONTÁŽ

Šoupátko je nutno montovat do vodorovného potrubí s vřetenem ve svislé poloze a spákou nahoře.

PN 6

POUŽITÍ

Jako uzavírací armatura pro vodu a vodní páru, na zvláštní požadavek i pro jiné neagresivní kapaliny a páry, pro pracovní tlaky a teploty:

DN 80 - 100	0,3 MPa do 150°C
DN 150	0,2 MPa do 150°C

Šoupátko není vhodné pro regulaci.

TECHNICKÝ POPIS

Šoupátko je víkové, se stoupajícím netočivým vřetenem. Těleo a klín mají zalisované těsnící kroužky z mosazi. Vřeteno je ve víku utěsněno ucpávkou.

PŘIPOJENÍ

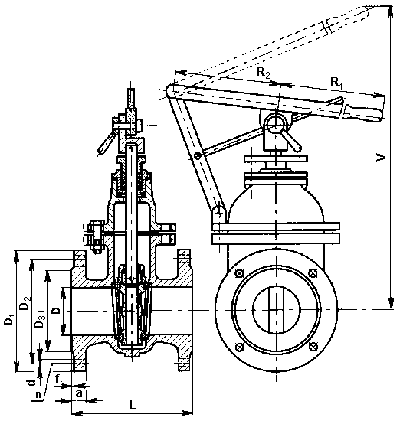

Připojovací a stavební rozměry jsou uvedeny v tabulce.

ZKOUŠENÍ

Šoupátko je zkoušeno podle ČSN 13 3060, část 2.

OVLÁDÁNÍ

Šoupátko je možno ovládat dvouramennou pákou.
