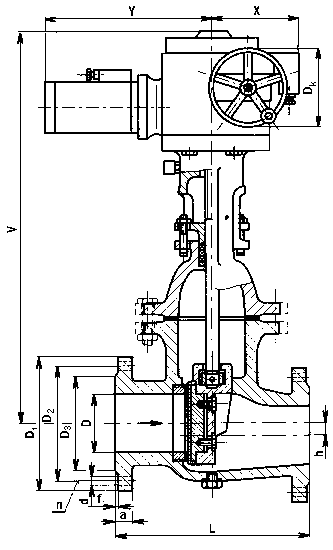

ŠOUPÁTKO TŘMENOVÉ PRO ODSTRUSKOVÁNÍ OVLÁDANÉ EL. SERVOMOTOREM

POUŽITÍ

Šoupátko lze použít jako uzavírací nebo vypouštěcí orgán, jako regulační orgán je nevhodné. Provozní látkou mohou být hydrosměsi (voda, škvára, popel) o největší velikosti zrna 20 mm, a to pro tlaky do 1 MPa a teploty do 65°C.
Teplota okolního prostředí smí být vzhledem na el. servomotor, do 50°C při relativní vlhkosti 95%.

MATERIÁL

Těleso, víko a klín jsou ze šedé litiny, vřeteno z korozivzdorné oceli. Sedlo v tělese je z uhlíkové oceli, těsnící deska na klínu ze šedé litiny opatřen vrstvou pryže.

PŘIPOJENÍ

Připojovací rozměry přírub a úprava těsnících ploch dle ČSN 13 1060 a ČSN 13 1061. Stavební délky dle ČSN 13 3045.
